On a tous connu ce moment. Un câble d'alimentation à quatre conducteurs dans une main, une sortie murale à trois fils de l'autre. Bricoler un raccordement électrique au hasard ne va pas seulement griller votre nouvel appareil électroménager. Vous risquez un court-circuit majeur, ou pire, un incendie. Face à l'électricité, j'applique une règle simple : l'à-peu-près n'a aucune place. Nous avons besoin d'une méthode sûre, claire et strictement conforme aux normes.
"Le branchement d'un câble 4 fils sur un circuit 3 fils nécessite d'identifier formellement la mise à la terre. Le conducteur vert/jaune doit être relié à la terre du circuit, tandis que le quatrième fil inutilisé doit être isolé individuellement avec un connecteur de type Wago pour éviter tout contact accidentel.
Comprendre les enjeux du branchement 4 fils vers 3 fils
Une installation domestique classique tourne sur un réseau monophasé avec trois conducteurs. Une phase, un neutre et une terre. L'apparition d'un quatrième fil signale souvent un équipement prévu pour un usage spécifique, comme une phase additionnelle ou un fil pilote.
Je le vois trop souvent sur les chantiers : tenter de coupler ce fil excédentaire « pour voir » garantit un désastre. La norme NF C 15-100 pour 2026 exige une séparation stricte des fonctions. Chaque fil joue un rôle unique. Le conducteur de protection sert uniquement à évacuer les fuites de courant. Comprendre cette distinction fondamentale garantit la survie de votre installation.
Guide des couleurs de fils électriques
Les 3 règles d'or avant toute intervention
Avant d'attaquer le cuivre, je vous arrête tout de suite. Je ne négocie jamais la sécurisation du chantier, car l'électricité ne pardonne pas les erreurs d'inattention.
-
Coupez le courant au disjoncteur différentiel. Oubliez le simple interrupteur mural. Allez directement au tableau électrique et abaissez le disjoncteur concerné. Au moindre doute, coupez l'alimentation générale de la maison.
-
Vérifiez l'absence de tension (VAT). Une étiquette sur un tableau électrique ment souvent. Sortez votre voltmètre ou votre testeur VAT et testez directement les fils de votre boîte de dérivation.
-

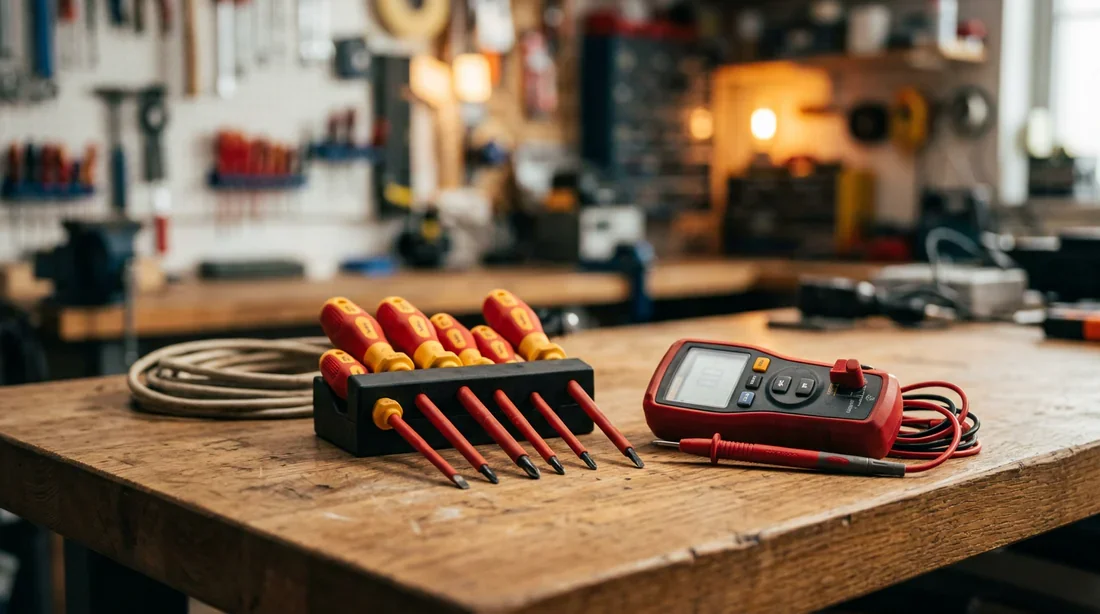

Utilisez exclusivement des outils isolés. Vos tournevis et vos pinces certifiés VDE (isolés jusqu'à 1000V) constituent votre ultime barrière de protection.

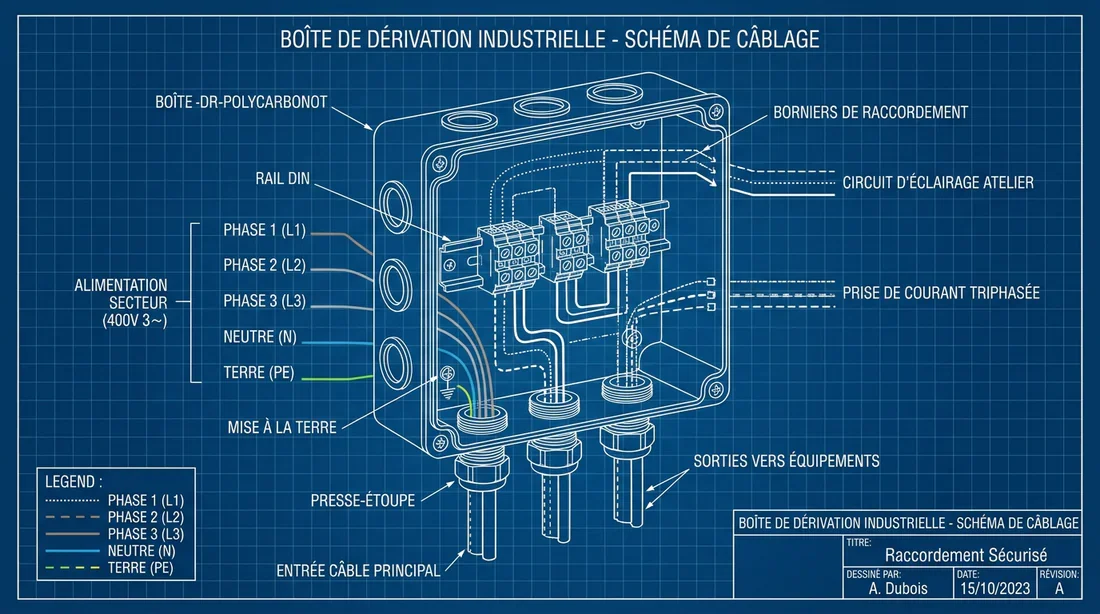

Plan de raccordement en boîte de dérivation

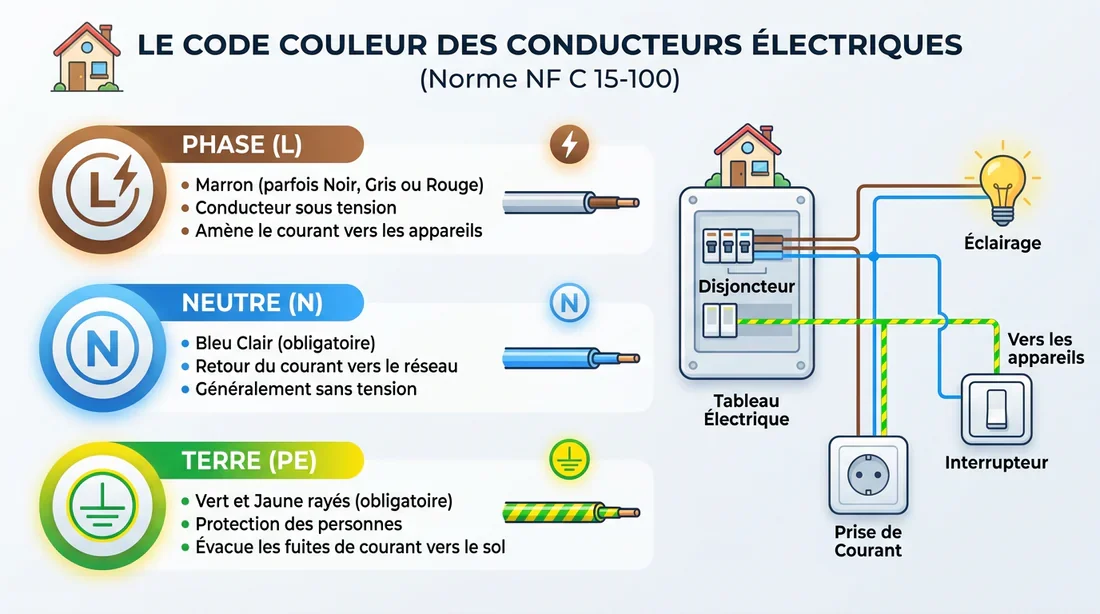

Identification des conducteurs : le code couleur universel
Si je devais pointer la cause numéro un des erreurs de câblage, je nommerais la mauvaise lecture des couleurs. Voici le référentiel normatif exact pour comprendre chaque brin de votre câble à 4 fils.
| Couleur du fil | Rôle | Action sur circuit 3 fils |
|---|---|---|
| Vert et Jaune | Conducteur de protection (Terre) | Raccorder au fil vert/jaune mural. |
| Bleu clair | Neutre | Raccorder au fil bleu mural. |
| Rouge, Marron ou Noir | Phase principale | Raccorder à la phase murale (rouge/marron). |
| Gris ou Noir (2ème fil sombre) | Fil pilote ou Phase secondaire | Ne pas raccorder. Isoler immédiatement. |
Si vous intervenez dans une habitation très ancienne, les couleurs peuvent différer (les anciens neutres se repéraient parfois en rouge et les phases en vert). Utilisez toujours votre testeur pour identifier formellement la phase avant de couper le disjoncteur.
Méthode pas à pas pour réussir le raccordement
Un câblage propre empêche l'échauffement critique de la section de câble. Prenez votre temps pour chaque phase.
Étape 1 : préparation et dénudage des sections
La qualité du contact électrique repose sur une bonne préparation. Dénudez vos fils sur 11 millimètres exactement. Je ne donne pas cette mesure au hasard, elle correspond à la profondeur requise par une borne Wago standard. Utilisez une vraie pince à dénuder pour préserver l'âme en cuivre.
Étape 2 : raccordement des conducteurs actifs
Connectez les trois fils utiles en respectant les couleurs vues plus haut. Enclenchez fermement la phase avec la phase, le neutre avec le neutre, et la terre avec la terre. Testez ensuite la connexion en tirant légèrement sur chaque fil. Un fil qui bouge annonce une connexion dangereuse à refaire immédiatement.
Étape 3 : isolation sécurisée du fil excédentaire
C'est ici que l'installation gagne sa sécurité totale. Le quatrième fil ne trouvera aucun correspondant dans le mur et ne doit jamais flotter à l'air libre.
Enfoncez son extrémité en cuivre dans une borne Wago individuelle. Ce connecteur agit comme un bouclier mécanique et diélectrique total. Bannissez le simple ruban adhésif d'électricien. Avec le temps, la colle sèche, le ruban tombe, et le fil dénudé devient mortel.
Les erreurs fréquentes à éviter absolument
Même avec de bonnes intentions, je croise des pratiques amateurs terrifiantes. Évitez ces trois pièges destructeurs.
-
Confondre la terre et le neutre fera disjoncter instantanément votre protection différentielle. Si cette protection flanche, le châssis métallique de votre appareil emmagasinera une tension mortelle.
-
Laisser le fil excédentaire sous tension non protégé au fond de la boîte provoque un arc électrique au premier contact avec une masse.
-
Forcer les câbles dans une boîte de dérivation trop petite écrase les conducteurs. Cet écrasement génère un échauffement thermique responsable de nombreux départs de feu.
Tableau de diagnostic : quel fil va où ?
Pour lever les derniers doutes, regardez ces cas pratiques fréquemment rencontrés lors de la pose d'un équipement neuf.
| Situation de l'appareil (4 fils) | Câblage mural disponible (3 fils) | Action immédiate de raccordement |
|---|---|---|
| Plaque de cuisson (2 Phases, 1 Neutre, 1 Terre) | Phase, Neutre, Terre | Coupler les 2 phases de l'appareil ensemble, puis relier à la phase murale (Vérifier ampérage). |
| Radiateur (Phase, Neutre, Terre, Fil Pilote) | Phase, Neutre, Terre | Relier Phase, Neutre et Terre. Isoler le Fil Pilote noir avec un Wago. |
| Moteur Volet (Montée, Descente, Neutre, Terre) | Phase, Neutre, Terre | Raccorder via un interrupteur inverseur. La phase murale va à l'interrupteur, pas directement au moteur. |
À vous de jouer
Adapter un équipement à quatre fils sur une arrivée à trois conducteurs exige de la rigueur, pas un diplôme d'ingénieur. Isolez le fil mort, respectez les couleurs à la lettre, et votre installation tiendra des décennies sans aucun risque de surchauffe.
Avez-vous déjà croisé un code couleur farfelu en ouvrant une vieille prise murale chez vous ? Partagez votre expérience dans les commentaires juste en dessous, je suis curieux de voir les pires installations que vous avez découvertes.
❓Foire Aux Questions (FAQ)
Le fil vert/jaune peut-il être branché ailleurs ?
Non, jamais. Reliez-le exclusivement à la terre du réseau. Le détourner de sa fonction viole gravement toutes les normes de sécurité.
Que faire si le 4e fil s'avère être un neutre ?
Si votre appareil possède deux fils de neutre distincts et votre mur un seul, appelez un électricien. Les coupler arbitrairement risque de créer un déséquilibre majeur ou de surcharger le neutre principal.
Peut-on souder les fils entre eux ?
L'étamage et la soudure directe des fils de puissance restent formellement interdits dans les murs domestiques. Privilégiez les connecteurs mécaniques à ressort de type borne Wago. Ils maintiennent une pression constante sur le fil, même lors des variations de température.
Est-ce conforme à la norme 2026 ?
Oui, l'adaptation d'un câble 4 fils sur un réseau 3 fils reste parfaitement tolérée. Vous devez simplement isoler le fil libre de façon individuelle avec un connecteur homologué.
