Vous voilà devant votre nouvelle plaque vitrocéramique Bosch. Magnifique, noire, brillante. Elle n'attend plus qu'à prendre place sur votre plan de travail. Sauf qu'un détail coince. Les fils qui sortent du mur et le boîtier de la plaque vous donnent des sueurs froides. Je le vois souvent sur le terrain, l'électricité intimide. Et c'est normal. Une erreur de branchement sur un appareil de cette valeur ne pardonne pas. Le risque d'un court-circuit ou d'un départ de feu est bien réel. Mais rassurez-vous. J'ai conçu ce guide pas à pas pour vous accompagner en toute sécurité dans cette manipulation, spécifiquement pour les modèles de la marque allemande.
"Pour un branchement plaque vitrocéramique Bosch 3 fils en monophasé, coupez d'abord l'électricité. Raccordez le fil de terre (vert/jaune) à la borne de terre. Branchez le fil neutre (bleu) sur la borne N (ou 4/5), et la phase (marron ou noir) sur la borne L (ou 1/2/3). Utilisez un disjoncteur 32A et des fils 6mm².
Les normes électriques avant de brancher votre plaque
Rangez ce tournevis un instant. La norme électrique actuelle encadre très strictement les équipements de cuisson à forte puissance. Et pour cause, une plaque vitrocéramique exige une ligne totalement dédiée.
Votre installation murale doit obligatoirement comporter un gros câble d'une section de 6 mm² qui repart directement vers votre tableau électrique. Ce câble massif encaisse la puissance de chauffe sans fondre. Cette ligne spécifique demande aussi une protection adaptée via un disjoncteur 32A. Vous n'avez pas cette infrastructure ? Stoppez tout de suite et ne tentez surtout aucun raccordement temporaire ou bricolage hasardeux.
Avant toute intervention sur les fils, coupez le disjoncteur principal de votre logement. C'est la première étape, non négociable. Elle garantit votre sécurité face au risque d'électrocution.

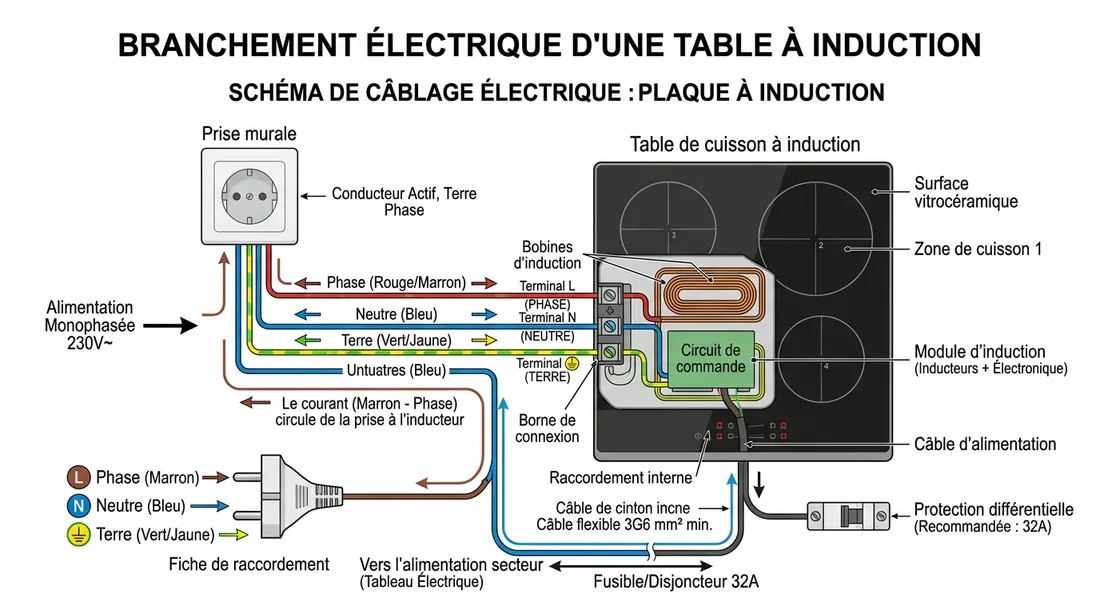

Schéma de raccordement électrique
Code couleur : identifier les 3 fils de votre appareil
Dans une cuisine, le câblage électrique monophasé obéit à un code couleur universel. Vous devez absolument maîtriser la fonction de chaque conducteur pour réussir ce raccordement.
Le fil vert et jaune sert exclusivement à évacuer les éventuelles fuites de courant vers la terre. Le fil bleu assure le retour du courant vers le réseau. C'est votre neutre. Le fil marron ou noir apporte la tension électrique directement à votre plaque. C'est la phase.
Voici le tableau de correspondance précis pour votre équipement Bosch :
| Couleur du fil | Fonction | Lettre de la borne (Bosch) |
|---|---|---|
| Vert / Jaune | Mise à la terre | Symbole Terre (⏚) ou PE |
| Bleu | Neutre | N (ou 4/5) |
| Marron ou Noir | Phase | L (ou 1/2/3) |

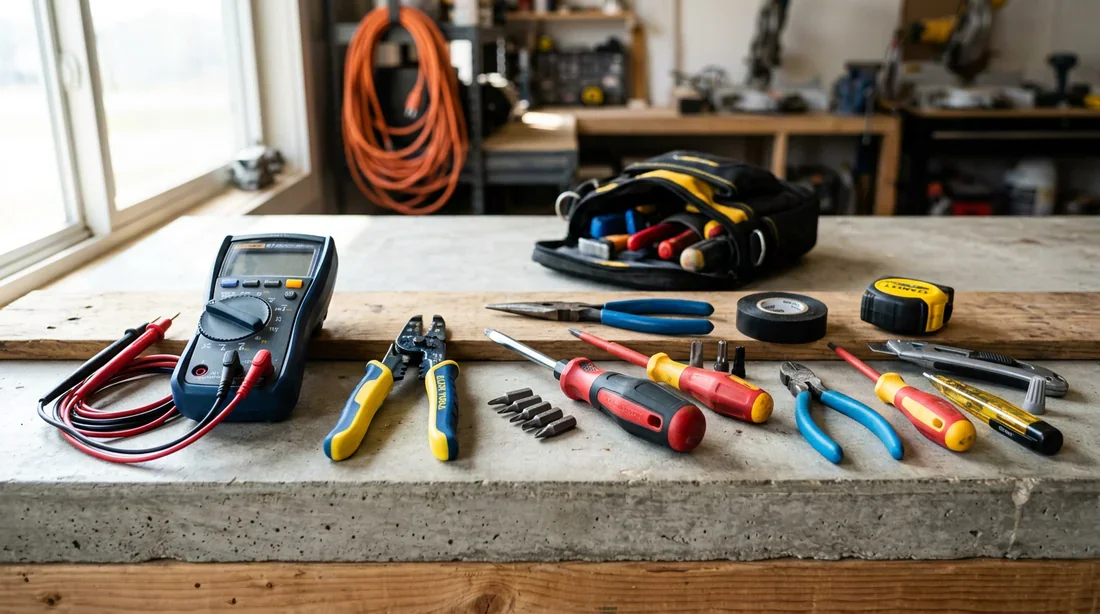

Outillage pour branchement électrique
4 étapes pour réussir ce raccordement
L'installation de votre appareil demande un minimum de méthode. Respectez ces quatre étapes pour un branchement propre et durable.
Étape 1 : préparation de la sortie de câble murale
Commencez par dénuder vos fils muraux sur environ 12 millimètres. Oubliez vos vieux dominos en plastique, ils n'ont plus leur place ici. Je vous conseille vivement d'utiliser des connecteurs Wago adaptés aux gros diamètres, spécialement conçus pour le 6 mm². Ces petits accessoires modernes bloquent le câble fermement. Ils éliminent d'office les risques de desserrage liés aux vibrations ou aux variations de chaleur.
Étape 2 : vérification du bornier et des pontets en cuivre
C'est souvent ici que l'installation d'une plaque Bosch pose question. Tournez votre appareil. Au dos, vous trouverez le bornier d'alimentation avec un petit schéma électrique collé juste à côté. Ce dessin illustre les différents montages possibles.
Pour un réseau classique d'habitation à trois fils (le fameux monophasé), vous avez besoin d'un pontet en cuivre. On l'appelle aussi cavalier de pontage. Ce petit U métallique permet de relier plusieurs vis entre elles. Vérifiez visuellement que les bornes 1, 2 et 3 sont bien associées par ces pontets. C'est là que viendra se loger la phase. Assurez-vous ensuite que les bornes 4 et 5 sont elles aussi pontées ensemble pour recevoir le neutre. Sans cette précaution, seule une petite moitié de vos foyers de cuisson s'allumera.
Étape 3 : raccordement de la terre, du neutre et de la phase
L'ordre d'insertion obéit à une logique sécuritaire stricte. Connectez toujours la mise à la terre (vert/jaune) en premier lieu. Insérez ensuite votre fil de neutre (bleu). Terminez enfin par le fil de phase (marron ou noir).
Prenez un bon tournevis et serrez fort chaque vis du bornier. Un contact lâche crée inévitablement une résistance. Cette résistance va générer une forte chaleur et finira par provoquer des arcs électriques destructeurs à l'intérieur du boîtier.
Étape 4 : fixation du serre-câble et test de mise sous tension
Votre raccordement électrique est fait, mais ne fermez pas tout de suite. Vous devez bloquer le gros câble d'alimentation noir avec le serre-câble intégré au boîtier Bosch. Cette pièce en plastique protège vos connexions de tout arrachement accidentel si vous tirez sur la plaque pour l'encastrer.
Refermez le capot de protection. Vous avez le feu vert pour remettre le courant au tableau général. Lors de sa première mise sous tension, votre plaque Bosch émettra un bip sonore franc et ses voyants clignoteront rapidement. Ce comportement est tout à fait normal, l'appareil lance simplement son cycle d'initialisation.
Mon avis : 3 erreurs qui abîment votre plaque prématurément
En dépannage, je vois constamment les mêmes bourdes. La majorité des pannes prématurées s'explique par une négligence lors des premières minutes d'installation. Voici les trois pièges mortels pour votre électroménager.
La prise classique 16A est un danger absolu. Brancher une vitrocéramique sur une prise murale standard avec une fiche mâle est inconscient. Les petits câbles internes de la prise vont surchauffer sous la demande de puissance, entraînant la fonte du plastique et un départ de feu presque garanti.
Le serrage insuffisant des vis pardonne rarement. Un fil qui flotte dans son bornier ou son connecteur Wago reste la cause numéro un des borniers carbonisés. Forcez votre serrage, le fil ne doit pas bouger d'un millimètre.
L'inversion de la phase fait de gros dégâts. Envoyer accidentellement la phase sur le circuit de terre ou de neutre va immédiatement faire disjoncter toute votre maison. Pire encore, vous risquez de griller la carte électronique principale de la plaque dès la première seconde.
Si votre installation murale ou le câble de votre plaque présente une configuration différente (ex: 4 fils qui sortent de la gaine au lieu de 3), ne tentez pas des combinaisons au hasard pour que ça marche. Consultez notre tutoriel détaillé pourréussir son branchement 4 fils sur 3 fils sans erreur.
Dépannage : que faire si la plaque Bosch refuse de s'allumer ?
Le courant revient au tableau, mais le verre de la plaque reste désespérément noir. Pas de panique, l'explication est souvent basique.
Regardez d'abord du côté de votre disjoncteur 32A. S'il a sauté immédiatement à la remise en route, vous affrontez un court-circuit. Un de vos fils est sans doute dénudé trop loin et touche la carcasse ou un fil voisin à l'intérieur du boîtier Bosch.
Si le courant arrive bien jusqu'à la cuisine mais que l'appareil refuse de s'animer, le coupable idéal s'appelle le pontet en cuivre. Coupez de nouveau le courant, retournez au bornier et vérifiez le positionnement de vos cavaliers. Sont-ils exactement placés selon le schéma monophasé du fabricant ? Un seul cavalier oublié sur la section de la phase suffit pour empêcher la carte de puissance de s'allumer.
Une installation soignée prolonge drastiquement la durée de vie de votre équipement. Vous avez maintenant toutes les cartes en main pour profiter de votre cuisine. Avez-vous rencontré des difficultés particulières en plaçant les cavaliers de pontage sur votre modèle ? Dites-le-nous dans l'espace commentaires juste en dessous, nous lisons chaque retour d'expérience avec attention.
❓Foire Aux Questions (FAQ)
Quel disjoncteur pour une plaque vitrocéramique Bosch ?
La norme électrique exige un disjoncteur divisionnaire de 32A pour sécuriser ce type d'appareil de cuisson. Cette protection s'associe obligatoirement à des câbles d'une section de 6 mm².
Puis-je brancher ma plaque Bosch sur une prise normale 16A ?
C'est absolument interdit par la norme électrique en vigueur. La puissance réclamée par la plaque ferait très rapidement fondre les fils d'une prise classique 16A. Le risque d'incendie est maximal.
Que faire des pontets en cuivre fournis par Bosch ?
Ces petits accessoires servent à lier électriquement plusieurs bornes entre elles lors d'un raccordement monophasé. Ils regroupent les bornes de phase d'un côté (vis 1, 2 et 3) et celles du neutre de l'autre (vis 4 et 5), conformément au schéma technique collé sous l'appareil.
