Vous voilà face au mur. Dans les mains, un appareil flambant neuf (ou presque) avec quatre fils qui pendent. En face, votre prise murale n'en propose que trois. Je comprends parfaitement l'angoisse qui monte. Le risque d'électrocution ou de griller votre installation n'a rien d'un mythe. Pourtant, pas de panique. Raccorder ce type d'équipement demande de la méthode, certes, mais l'opération reste à la portée de tous si on respecte les règles de base de la sécurité électrique.
"Pour brancher 4 fils sur une prise 3 fils, il faut avant tout identifier la nature de chaque conducteur : phase, neutre, terre et le fil supplémentaire (souvent un second neutre ou une phase de commande). Testez systématiquement les tensions au multimètre avant le raccordement. Si ce quatrième fil est un neutre redondant, vous pouvez le regrouper. S'il s'agit d'une terre séparée, ce branchement devient strictement interdit pour des raisons de sécurité.
Pourquoi avez-vous 4 fils alors que la prise n'en accepte que 3 ?
Cette situation arrive tout le temps. Vous remplacez un vieil équipement, vous achetez une plaque de cuisson d'occasion, et le câblage ne correspond pas. Une ancienne cuisinière ou un moteur spécifique intègrent des schémas électriques complexes. L'appareil exige parfois une double alimentation. Ou alors, il possède un fil pilote pour gérer l'énergie. Il peut même réclamer un neutre séparé pour une fonction électronique très précise.
Aujourd'hui, avec la norme NF C 15-100, on n'improvise plus. Je vois trop souvent des bricoleurs deviner la fonction d'un câble d'après sa couleur. C'est du suicide. Les codes couleurs ont tellement changé avec les décennies qu'un fil noir cache parfois un neutre, juste parce que l'installateur d'origine manquait de câble bleu ce jour-là. Votre priorité absolue consiste à cartographier votre installation bien avant de dénuder le moindre bout de cuivre.

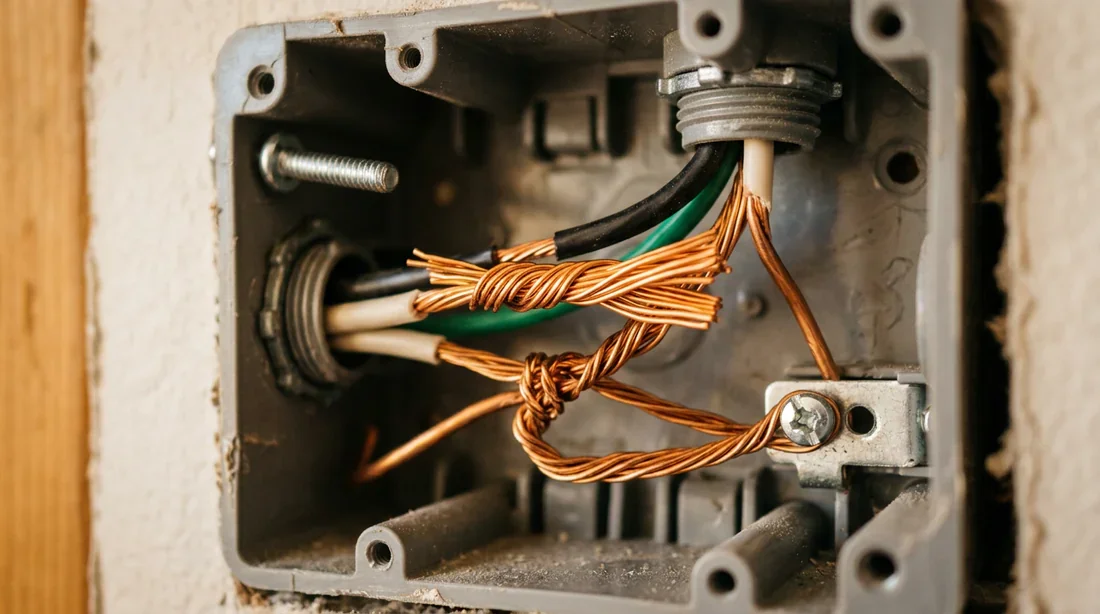

Composants d'une installation électrique murale
La règle d'or : identifier les conducteurs sans deviner
Laissez tomber les suppositions. L'unique moyen de s'en sortir vivant et sans incendie consiste à mesurer ce qui traverse vos lignes. Votre multimètre devient votre meilleur ami pour différencier la phase, le neutre, la terre et cet étrange quatrième fil.
Tester la tension avant l'intervention

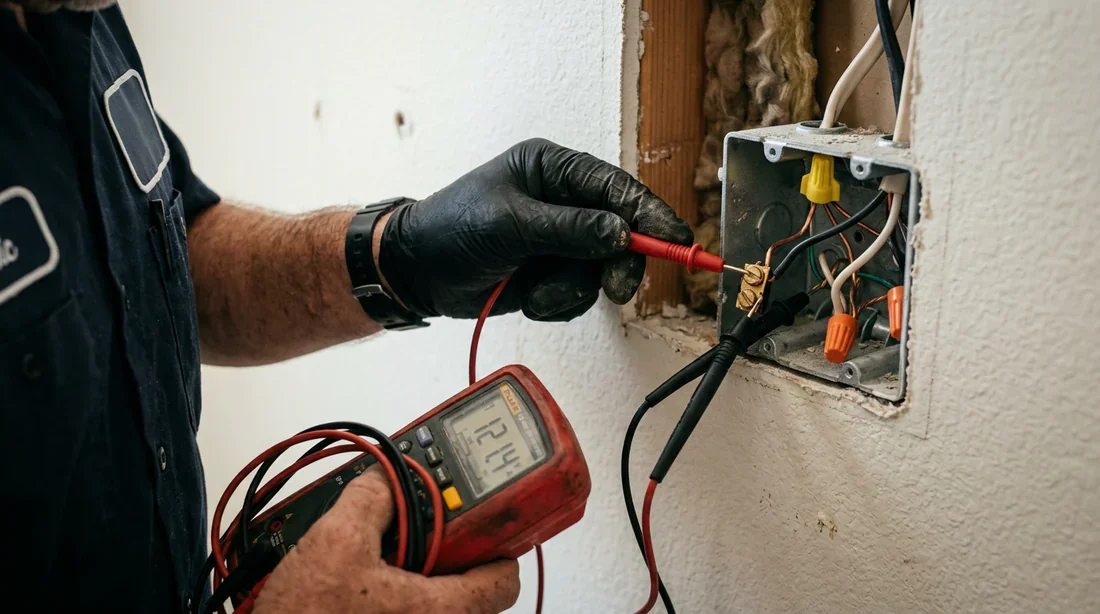

Mettez vos gants isolants. Préparez votre outil de mesure. Voici la méthode exacte pour identifier vos câbles muraux sous tension :
-
Réglez d'abord votre multimètre sur la fonction tension alternative (le fameux symbole V~ ou AC) avec un calibre supérieur à 230V.
-
Placez la pointe noire sur le fil bleu supposé correspondre au neutre et la pointe rouge sur le fil rouge ou marron de la phase. L'écran affichera alors environ 230V.
-
Vérifiez ensuite la mesure entre la phase et le conducteur de protection (le fil vert et jaune). L'écran affichera là aussi 230V.
-
Contrôlez enfin la tension entre le neutre et la terre. Vous obtiendrez une valeur très proche de 0V.
Ne vous fiez jamais uniquement à un tournevis testeur. Son indication visuelle reste beaucoup trop imprécise pour garantir votre sécurité électrique et détecter un défaut d'impédance.
Vous connaissez maintenant la nature de vos 3 fils muraux. Coupez immédiatement le disjoncteur général au tableau. Ne prenez aucun risque. L'identification de ce mystérieux quatrième fil dépendra ensuite de la notice technique de l'appareil ou de la plaque signalétique imprimée sur son châssis.

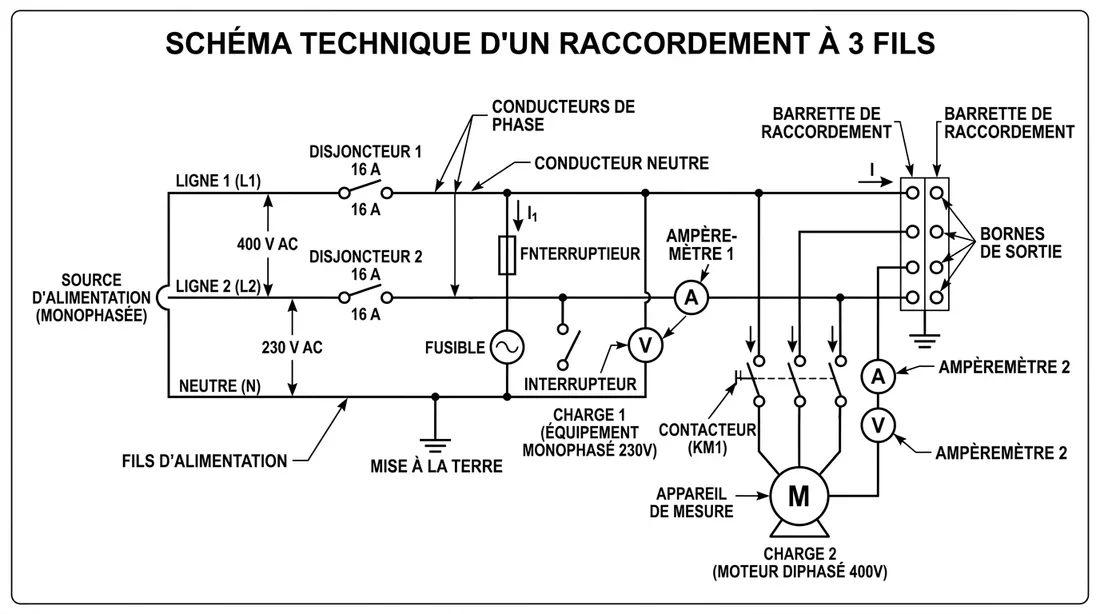

Plan technique de branchement 3 fils
Les trois scénarios de branchement les plus fréquents
La fonction de ce fameux conducteur en trop change radicalement la donne. Sur le terrain, nous rencontrons généralement trois configurations bien distinctes.
Cas 1 : le 4ème fil sert de terre supplémentaire
Certains vieux équipements ou matériels blindés possèdent deux fils de masse. Leur but ? Éviter l'accumulation de charges statiques. Si la notice confirme que votre quatrième fil agit comme une terre redondante, la règle ne fait pas un pli. Vous reliez ce fil au conducteur de protection principal de votre prise murale, à condition que le bornier l'accepte sans forcer. Si la place manque, vous l'isolez proprement dans une borne d'attente type Wago.
Cas 2 : vous faites face à une phase ou un neutre additionnel
Voilà le scénario typique du radiateur électrique avec son « fil pilote » souvent noir ou gris. On le retrouve aussi sous la forme d'un double neutre sur les plaques vitrocéramiques. Si votre installation murale ne gère pas ces fonctions spécifiques, ce conducteur ne sert à rien. Il faut l'isoler. Insérez l'extrémité dénudée dans un bornier à levier. Aucun brin de cuivre ne doit se balader à l'air libre.
Cas 3 : l'impossibilité technique face au triphasé
Soyons clairs sur un point. Certains appareils à quatre fils fonctionnent exclusivement sur un réseau triphasé (trois phases et une terre, sans le moindre neutre). Tenter de forcer le raccordement de ce type de machine sur une prise monophasée classique (phase, neutre et terre) mène tout droit au désastre. Ce bricolage hasardeux provoque un déséquilibre thermique massif, fait fondre les isolants et garantit un départ de feu dans vos murs.
Au-delà de l'incendie, cette erreur génère des surtensions fatales pour vos cartes électroniques. J'en parle régulièrement : comme expliqué dans notre dossier sur la rupture de neutre en triphasé, ce déséquilibre fait littéralement exploser les composants de vos appareils domestiques. Si l'appareil exige du triphasé, aucune astuce magique n'existe. Vous devez modifier votre abonnement Enedis et remplacer votre installation.
Tableau des codes couleurs actuels et de leurs dangers
Je vous ai préparé un récapitulatif des fonctions standardisées. Regardez bien les risques associés à une mauvaise manipulation :
| Couleur | Fonction standard | Risque en cas d'erreur |
|---|---|---|
| Bleu | Neutre | Surtension et non-déclenchement du différentiel |
| Rouge, Marron ou Noir | Phase | Électrocution directe ou court-circuit franc |
| Vert et Jaune | Conducteur de protection (Terre) | Mise sous tension des carcasses métalliques |
| Gris ou Autre | Fil pilote ou Phase secondaire | Destruction de la carte de commande |
Les erreurs de câblage qui ne pardonnent pas
En électricité, la précipitation se paie cash. Quand vous attaquez le raccordement, rayez ces trois mauvaises habitudes de votre lexique :
-
Intervenir sous tension reste l'erreur la plus commune. Couper le simple interrupteur ne suffit jamais. Abaissez le disjoncteur divisionnaire directement sur le tableau électrique et testez l'absence de courant.
-
Bâcler le dénudage des fils provoque des pannes invisibles. Un cuivre dénudé trop court génère un faux contact et fait grimper l'impédance de la ligne. Trop long, il laisse le métal à l'air libre et crée des arcs électriques. Prenez le temps d'utiliser une pince à dénuder bien calibrée.
-
Choisir la mauvaise connectique abîme vos câbles. Tordre des brins souples pour les écraser sous une vis rigide va inévitablement cisailler le cuivre. La règle exige d'utiliser une cosse électrique adaptée dès que l'appareil possède des fils multibrins.
Je remarque aussi souvent des confusions liées au revêtement des câbles. Beaucoup de bricoleurs utilisent des conducteurs prévus pour l'extérieur pour réaliser des raccordements intérieurs dans des boîtiers minuscules. C'est une très mauvaise idée. Les isolants ne réagissent pas pareil à la chaleur. Si vous avez un doute sur les matériaux à utiliser selon l'environnement, prenez le temps de lire notre analyse sur le câble électrique enterré sans gaine, ses normes et risques.
À quel moment faut-il appeler un électricien ?
Franchement, votre sécurité vaut plus qu'une poignée d'euros économisée sur une intervention. Posez vos outils et appelez un artisan qualifié dès que vous relevez des tensions aberrantes au multimètre. Si vous lisez 400V entre deux fils dans une cuisine classique, arrêtez tout.
Même chose si le disjoncteur différentiel claque instantanément à la remise sous tension. Vous avez fait un branchement logique, mais ça saute ? L'appareil souffre sans doute d'un défaut d'isolement interne. Enfin, si votre prise murale cache une absence totale de fil vert et jaune, impossible de faire l'impasse. Tirer une vraie ligne de terre devient obligatoire avant de brancher le moindre équipement à carcasse métallique.
❓Foire Aux Questions (FAQ)
Peut-on regrouper deux fils dans la même borne ?
Oubliez cette idée, sauf si vous passez par un bornier à levier conçu pour recevoir plusieurs conducteurs de même section. Forcer deux fils de cuivre dans une borne à vis classique va créer un point de compression inégal. Le résultat se traduira par un échauffement thermique redoutable.
Que risque-t-on en inversant la phase et le neutre ?
Vous laissez la tension présente jusqu'à l'interrupteur de l'appareil. Le risque de choc électrique augmente considérablement lors d'une simple manipulation ou d'un nettoyage. De plus, beaucoup de cartes électroniques modernes exigent une polarité stricte. Elles refuseront tout simplement de démarrer.
Doit-on couper le fameux quatrième fil ?
Ne le coupez jamais à ras. Ce fil doit être soigneusement isolé. Placez-le dans un capuchon isolant ou une borne automatique fermée. Cela évite le contact accidentel mortel avec la carcasse métallique de la machine ou avec les autres conducteurs.
