Vous venez d'installer une chaudière fioul performante ou vous rénovez une ancienne installation, et une question technique vous freine : quel diamètre choisir pour le tubage ? C'est l'inquiétude numéro un des autoconstructeurs, et à juste titre. Un mauvais dimensionnement ne se limite pas à une simple perte de rendement. Il expose votre foyer à des risques mortels d'intoxication ou à la destruction rapide de votre conduit par des condensats acides.
Oubliez les approximations. Ici, on parle normes, sécurité physique et pérennité de votre chauffage.
"Le diamètre de tubage pour une chaudière fioul standard varie généralement entre 125 mm et 153 mm. Pour les chaudières fioul à condensation, le diamètre est souvent réduit, oscillant entre 80 mm et 100 mm (souvent en PPS). Le dimensionnement exact doit respecter la norme DTU 24.1, calculé en fonction de la puissance de la chaudière et de la hauteur du conduit pour garantir un tirage optimal.
Pourquoi le choix du diamètre est critique pour votre sécurité
La mécanique des fluides est impitoyable. Beaucoup de bricoleurs pensent intuitivement que « plus c'est gros, mieux ça évacue ». C'est une erreur fondamentale en fumisterie qui peut vous coûter votre chaudière.
Voici les deux scénarios catastrophes que nous devons absolument éviter :
- Le diamètre trop petit, ou l'étranglement. C'est le risque le plus évident. Si le conduit est sous-dimensionné, les fumées ne s'évacuent pas assez vite. Le brûleur s'étouffe, la chaudière se met en sécurité et, dans le pire des cas, vous risquez un refoulement de monoxyde de carbone (CO) dans l'habitation.
- Le diamètre trop grand, ou le piège du point de rosée. C'est l'erreur la plus sournoise. Si le tubage est trop large, la vitesse des fumées chute drastiquement. Résultat : les gaz refroidissent avant d'atteindre la sortie de toit. Ils atteignent le point de rosée à l'intérieur du tubage. Cette condensation, mélangée aux résidus de combustion du fioul, crée de l'acide sulfurique. Cet acide ronge le métal, perfore votre tubage inox en quelques hivers et détruit le corps de chauffe de la chaudière.
Un tirage thermique correct repose sur la chaleur des fumées. Garder les fumées chaudes jusqu'à la sortie est votre priorité absolue pour éviter la formation d'acide. C'est pourquoi un tubage isolé (double paroi) est parfois nécessaire si le conduit traverse des combles froids.

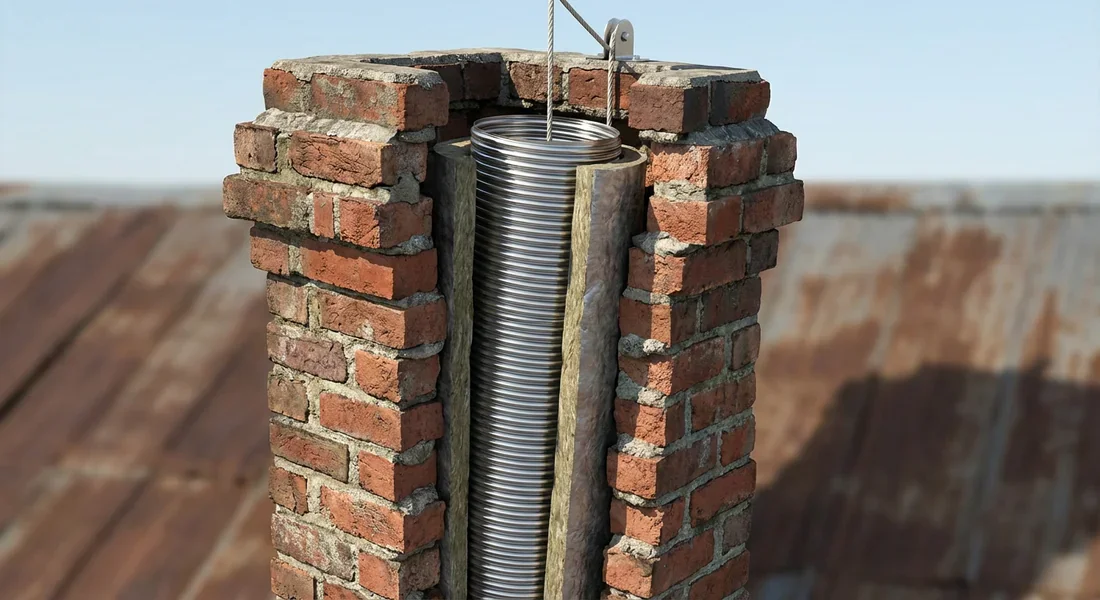

Principe du tubage de cheminée
Les diamètres standards selon le type de chaudière fioul
En 2026, le marché se divise clairement en deux technologies aux besoins diamétralement opposés. Ne confondez jamais les exigences d'une chaudière basse température avec celles d'une condensation.

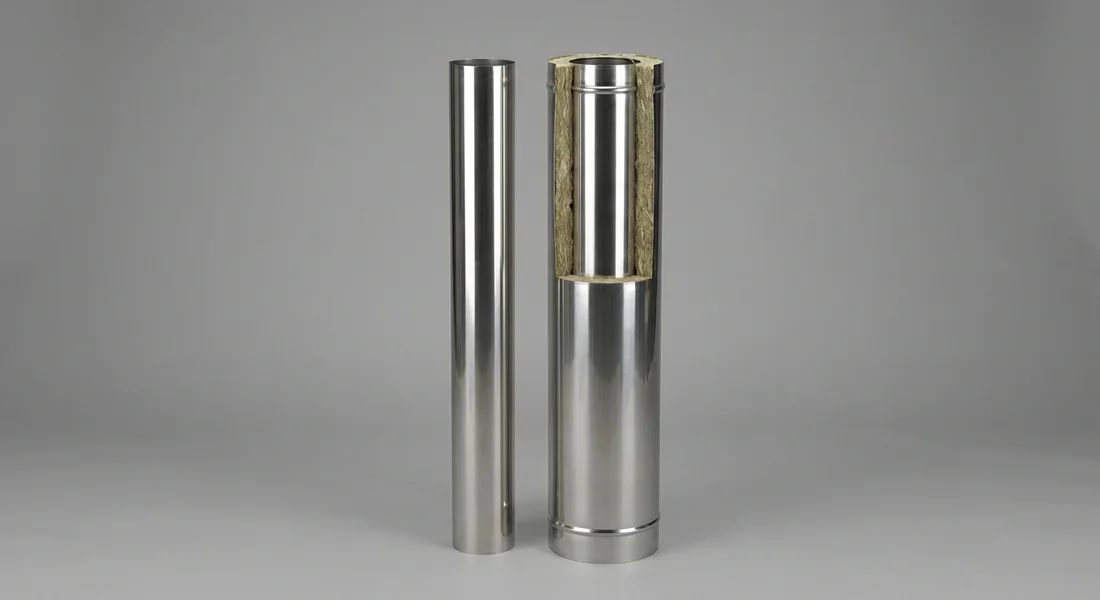

Types de conduits inox pour chaudière
Pour une chaudière fioul standard ou basse température
Ces machines rejettent des fumées chaudes (entre 140°C et 200°C). Elles nécessitent un tirage naturel important pour évacuer les gaz brûlés.
-
Matériau obligatoire : Il faut de l'Inox 316L (résistant à la corrosion et aux hautes températures).
-
Diamètres fréquents : Les standards du marché restent le 125 mm, le 153 mm (très courant en rénovation) et le 180 mm pour les grosses puissances.
-
Règle de base : On ne réduit jamais le diamètre par rapport à la sortie de buse de la chaudière sans note de calcul. Si votre chaudière sort en 153 mm, vous tubez en 153 mm minimum.
Pour une chaudière fioul à condensation (étanche)
Ici, la logique s'inverse complètement. Les fumées sont « froides » (40°C à 70°C) car la chaleur a été récupérée. Il n'y a presque plus de tirage thermique naturel, c'est le ventilateur de la chaudière qui pousse les fumées.
-
Matériau spécifique : On utilise souvent du Polypropylène (PPS) translucide ou de l'inox spécifique. Le plastique est permis car la température est basse.
-
Diamètres réduits : Puisque les fumées sont poussées mécaniquement, on utilise des conduits bien plus petits, souvent en 80 mm ou 100 mm.
-
Système ventouse : En configuration concentrique (double tube), le standard est souvent 60/100 mm ou 80/125 mm. Le tube interne évacue les fumées, l'externe amène l'air frais.
Tableau de dimensionnement indicatif (Abaque simplifié)
Ce tableau croise la puissance de votre chaudière avec la hauteur disponible de votre cheminée.
Attention : Ces valeurs sont données pour un tubage rigide lisse et une chaudière standard/basse température. Cela ne remplace pas la note de calcul conforme à la norme NF EN 13384-1 que votre assureur pourrait exiger.
| Puissance Chaudière (kW) | Hauteur Conduit < 7m (Tirage faible) | Hauteur Conduit > 7m (Tirage fort) |
|---|---|---|
| 20 - 25 kW | Ø 125 mm à 130 mm | Ø 125 mm |
| 25 - 35 kW | Ø 150 mm à 153 mm | Ø 130 mm à 140 mm |
| 35 - 50 kW | Ø 153 mm à 180 mm | Ø 150 mm à 153 mm |
| > 50 kW | Ø 180 mm minimum | Ø 180 mm |
Notez que pour une hauteur supérieure à 7 mètres, le tirage naturel est plus fort, ce qui permet parfois de rester sur la tranche basse du diamètre, sous réserve de vérification.

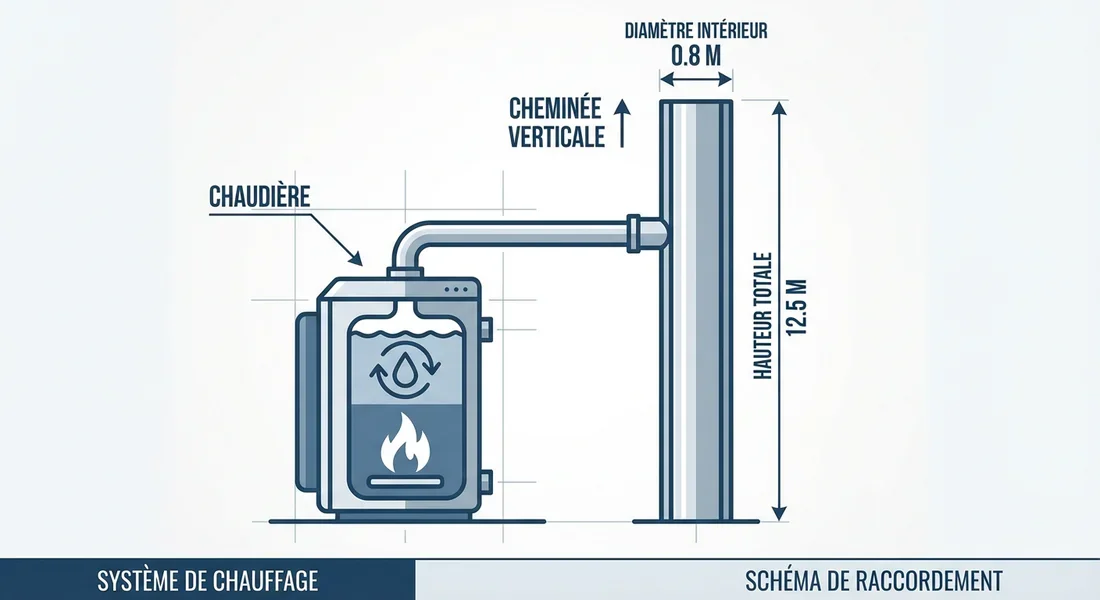

Règles de dimensionnement du tubage
Flexible ou rigide : quel impact sur le diamètre ?
Le choix entre tubage rigide et flexible n'est pas qu'une question de facilité de pose, c'est une variable hydraulique majeure.
-
Le tubage rigide est lisse à l'intérieur. Les fumées glissent sans résistance. C'est la solution idéale pour préserver le tirage.
-
Le tubage flexible est indispensable pour les conduits maçonnés dévoyés (qui font des « S »). Cependant, sa paroi intérieure est annelée. Ces annelures créent des turbulences et freinent les fumées (pertes de charge).
La conséquence sur le diamètre : Si vous êtes limite en termes de tirage avec un calcul sur du rigide, passer en flexible peut suffire à rendre l'installation non conforme. Dans certains cas limites, l'utilisation d'un flexible impose de passer au diamètre supérieur (ex: passer de 125 à 130/140 mm) pour compenser le frottement, ou d'opter impérativement pour un flexible « double peau » à paroi intérieure lisse (Polycombustible).
Les règles d'or du DTU 24.1 à respecter en 2026
Avoir le bon tuyau ne suffit pas. Le DTU 24.1 impose un environnement normatif strict autour de votre tubage. Si vous ne respectez pas ces 4 points, votre installation est considérée comme non conforme :
- Ventilation basse obligatoire : Votre chaufferie doit avoir une entrée d'air frais (souvent 50 à 100 cm² selon la puissance) pour alimenter le brûleur. Sans air, pas de combustion, et risque de CO.
- Étanchéité en toiture : L'espace entre votre nouveau tubage et l'ancien conduit maçonné doit être ventilé (5 cm² en haut et en bas), mais protégé par une plaque d'étanchéité et un chapeau pour éviter que la pluie ne mouille l'isolant ou le boisseau.
- Le débistrage préalable : C'est l'erreur fatale en rénovation. Il est interdit de tuber un conduit encrassé de goudron (bistre). Vous devez faire réaliser un débistrage mécanique par un professionnel avant de glisser le tube. Sinon, en cas de feu de cheminée, le bistre resté derrière le tube s'enflammera et le tubage fondra.
- Le Té de purge : En bas du montage, vous devez installer un Té avec un tampon de purge pour récupérer les condensats et la suie lors du ramonage.
Prix moyen d'un tubage de chaudière fioul au mètre linéaire
En 2026, les prix des matériaux ont évolué. Voici une estimation pour vous aider à budgétiser votre projet (hors main-d'œuvre).
-
Tubage Flexible Inox 316L (Double Peau) : Comptez entre 60 € et 90 € par mètre linéaire. C'est le standard pour la rénovation de conduits anciens.
-
Tubage Rigide Inox 316L : Plus cher et vendu par éléments d'un mètre. Comptez environ 80 € à 120 € le mètre.
-
Kit Condensation (PPS) : Moins cher au mètre (30 € à 50 €), mais les accessoires de connexion (coudes, terminaux) font grimper la facture.
-
Main-d'œuvre : Pour une intervention complète (installation, plaque, chapeau, raccordement), un chauffagiste facturera généralement entre 600 € et 1 200 € selon la difficulté d'accès au toit et la hauteur.
Méfiez-vous des flexibles « premier prix » simple peau vendus en grande surface de bricolage. Ils sont souvent en Inox 304 (moins résistant) et non 316L. Pour du fioul, l'acidité des fumées exige la qualité supérieure 316L pour tenir plus de 5 ans.
Le mot de la fin
Le dimensionnement du tubage de votre chaudière fioul n'est pas une option, c'est la clé de voûte de votre sécurité. Retenez que le 153 mm reste le roi de la rénovation standard, mais que l'arrivée massive de la condensation bascule les standards vers du 80 mm étanche. Ne jouez pas aux apprentis sorciers avec le tirage : si vous avez un doute, faites valider votre hauteur et votre diamètre par une note de calcul professionnelle.
Votre installation actuelle respecte-t-elle la ventilation basse obligatoire ? C'est souvent le point oublié lors des rénovations d'isolation. Vérifiez-le dès maintenant.
❓Foire Aux Questions (FAQ)
Peut-on réduire le diamètre du conduit de fumée ?
Non, il est strictement interdit de réduire le diamètre du conduit par rapport à la sortie de la buse de la chaudière (ex : sortir en 153 mm et tuber en 125 mm), sauf si une note de calcul conforme à la norme EN 13384-1 prouve que le tirage reste suffisant et sécuritaire.
Quelle est la durée de vie d'un tubage inox fioul ?
La durée de vie moyenne est de 10 à 20 ans. Elle dépend de deux facteurs : la qualité de l'inox (le 316L est impératif, le 904L est encore mieux) et surtout le réglage du brûleur. Une chaudière mal réglée produit des fumées plus acides qui perceront le métal prématurément.
Est-il obligatoire de tuber une cheminée pour une chaudière fioul ?
C'est obligatoire pour toutes les chaudières à condensation et basse température récentes pour garantir l'étanchéité et gérer les condensats. Pour les vieilles chaudières sur conduit maçonné existant en bon état, ce n'est pas légalement obligatoire mais techniquement indispensable pour éviter que la condensation ne traverse les boisseaux et ne tache vos murs intérieurs (bistre).
