Fabriquer un gyrobroyeur pour quad : guide DIY
Table des matières

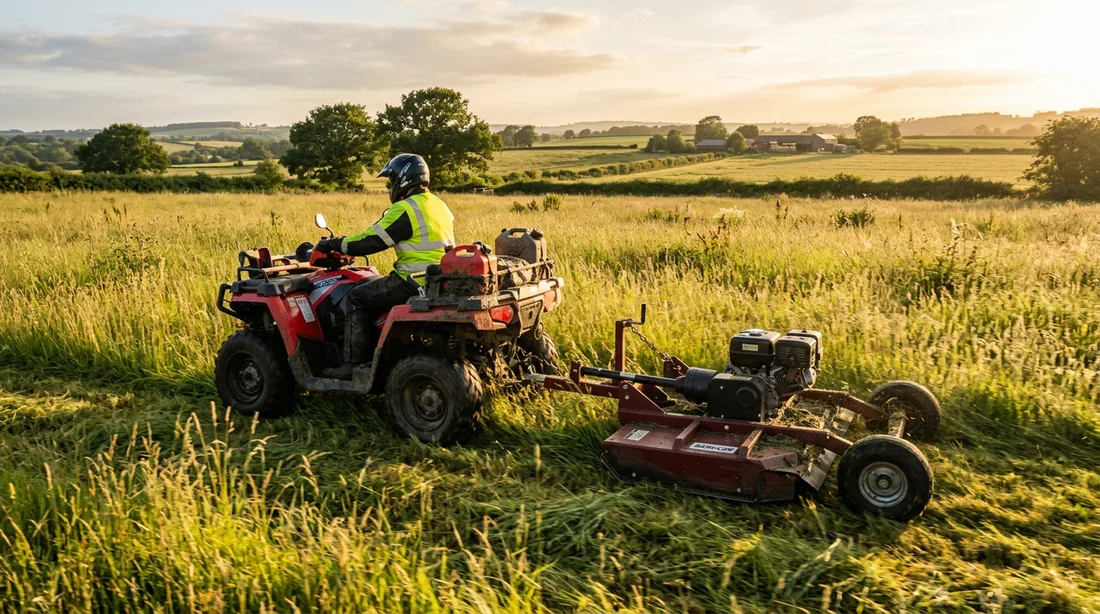

Vous avez un grand terrain dévoré par les ronces, les genêts et les broussailles épaisses. Bonne nouvelle, votre quad utilitaire dort au garage et a largement la force de tracter une charge lourde. Le hic ? Équiper la bête pour nettoyer vos parcelles coûte un bras. Casser sa tirelire pour un outil qui servira trois week-ends par an relève souvent de l'hérésie. Franchement, je vous comprends. Mais si vous savez manier un poste à souder et que vous avez de vraies bases en mécanique, construire votre propre machine agricole devient un projet hyper gratifiant.
"Pour fabriquer un gyrobroyeur pour quad, il faut assembler un châssis tubulaire en acier, y fixer un moteur thermique de 9 à 15 chevaux, et relier ce dernier à un boîtier de renvoi d'angle par des courroies. Les lames flottantes doivent ensuite se fixer sur un rotor parfaitement équilibré, lui-même protégé par un carter métallique.
Pourquoi fabriquer son propre broyeur pour quad ?
L'inflation sur le matériel agricole léger crève le plafond. Vous cherchez un modèle thermique neuf et autonome ? Les prix démarrent à 2000€ et frôlent vite les 3500€ pour du matériel semi-professionnel. Pour un simple propriétaire de terrain ou un chasseur, sortir une telle somme face à un usage occasionnel frise l'absurde.
Monter la machine soi-même change radicalement la donne. Avec une vraie approche de débrouillardise et de la récupération intelligente, votre budget plafonnera entre 500€ et 800€. Vous avez un vieux moteur Honda qui traîne au fond de l'atelier ? La facture fond instantanément. Et puis, je dois l'avouer, maîtriser la machine de A à Z offre une tranquillité d'esprit impayable. Fini les galères de pièces détachées introuvables. Vous avez soudé le système, vous saurez le réparer au milieu du champ.

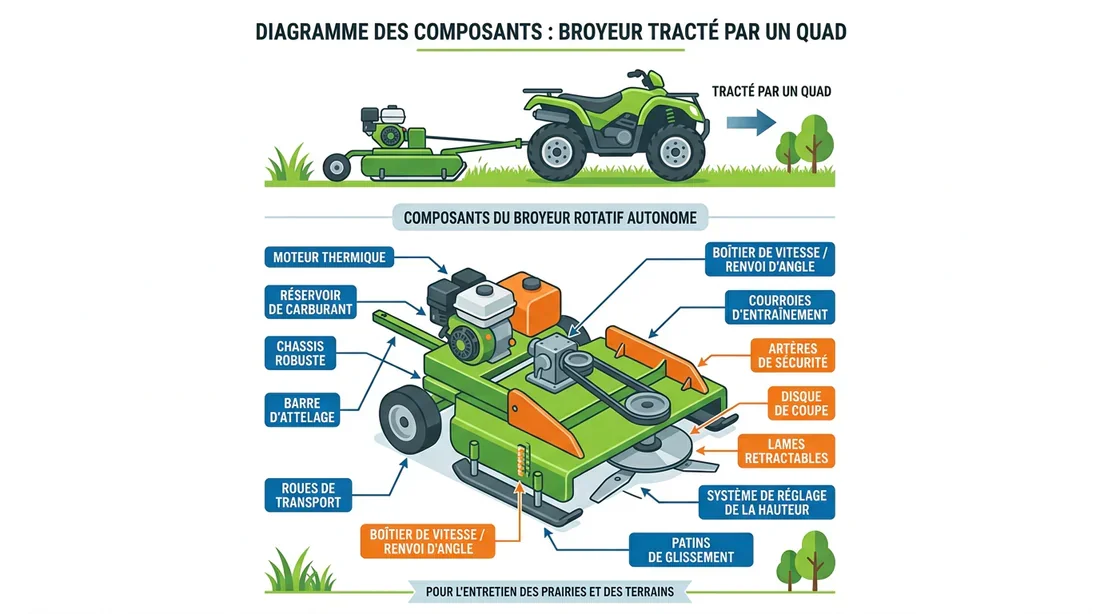

Infographie technique du gyrobroyeur
La liste des matériaux et pièces mécaniques
Une machine sécurisée exige des matériaux sérieux. Voici ce que vous devez absolument rassembler avant de faire la moindre étincelle à l'atelier.
| Catégorie | Pièce | Estimation de Prix/Récup |
|---|---|---|
| Motorisation | Moteur thermique type Honda GX (ou copie) 9 à 15cv | 150€ (Occasion) à 400€ (Neuf) |
| Transmission | Embrayage centrifuge compatible avec l'arbre moteur | 40€ à 80€ |
| Transmission | Courroies trapézoïdales et poulies | 30€ à 60€ |
| Mécanique | Boîtier de renvoi d'angle (rapport 1:1 de préférence) | 80€ (Récup) à 250€ (Neuf) |
| Structure | Profilés en acier (tube carré de 40x40 min) et tôle de 3mm | 100€ à 150€ chez un ferrailleur |
| Liaison | Tête d'attelage pour boule de 50mm | 15€ à 30€ |
| Coupe | Disque porte-lames et lames flottantes (fléaux) | 60€ à 120€ |
| Roulage | Essieux simples et roues agraires increvables | 40€ à 90€ |
Utilisation du quad en terrain difficile
Les 5 étapes pour construire son gyrobroyeur
La précipitation bousille toujours les projets de mécanique agricole. Prenez le temps de suivre l'ordre d'assemblage pour gérer au mieux la répartition des masses et l'alignement des courroies. Fabriquer un outil sur-mesure exige une vraie méthode. D'ailleurs, si cette philosophie du fait-maison vous parle, je vous conseille vivement la lecture de notre dossier expliquant Comment trouver un plan de fabrication de fendeuse à bois. Cela vous donnera d'excellentes bases avant d'attaquer ce gros chantier.
1. Soudure et conception du châssis en acier
Tout repose sur un châssis tubulaire blindé. Le gyrobroyage balance des vibrations colossales. Un cadre faiblard cassera net en moins de deux heures. Je vous recommande d'utiliser exclusivement du tube carré de 40x40 millimètres, avec une paroi de 3mm minimum.
Pensez votre géométrie pour caler le bloc moteur vers l'avant, côté quad. Cela équilibre le poids du plateau de coupe déporté à l'arrière. Et par pitié, soignez vos assemblages. Chaque soudure à l'arc ou au poste MIG réclame un beau chanfrein pour faire pénétrer le métal d'apport en profondeur.
2. Pose de l'essieu et réglage de la hauteur
Votre machine doit avaler le terrain, pas le labourer. Soudez deux platines bien épaisses sur les flancs arrière du châssis et percez-y une série de trous verticaux. Ces fixations permettront de boulonner les axes de roues à différentes hauteurs et d'ajuster la garde au sol du plateau de coupe en un clin d'œil.
Ne perdez pas votre temps avec des pneus bon marché. Visez directement des roues de brouette à bandage plein ou recyclez de vieux pneus de tondeuse autoportée. L'objectif est simple, il faut amortir les chocs violents causés par les ornières cachées sous la végétation.
3. Installation du moteur thermique et de la transmission
Fixez votre moteur thermique 15cv sur des supports équipés de trous oblongs. Vous avez besoin de ce petit jeu horizontal pour régler finement la tension de votre courroie trapézoïdale plus tard.
Alignez l'embrayage centrifuge de l'arbre moteur avec la poulie réceptrice du boîtier. Vérifiez tout à la règle de mécanicien. Une courroie de travers va fumer en dix minutes ou sauter au premier gros tas de ronces. Si vous recyclez un vieux bloc sauvé d'une grange, il va falloir mettre les mains dans le cambouis. L'allumage fait souvent des siennes sur ces vieilles mécaniques. Lisez notre article sur le Réglage entrefer bobine allumage Stihl : le guide technique complet. Le principe des bobines reste identique et cela sauve littéralement la vie d'un moteur capricieux.
4. Montage du boîtier de renvoi d'angle et du rotor
On attaque ici le cœur de la bête. Boulonnez fermement le boîtier de renvoi d'angle au beau milieu du plateau de coupe. S'il ne prend pas sa force directement sur les courroies, vous allez devoir ajouter un petit cardan depuis la transmission primaire.
Sous le plateau de tôle, fabriquez un rotor à partir d'un disque en acier massif. Fixez-y vos lames articulées, les fameux fléaux. Une lame fixe de tondeuse casserait net contre une pierre. Les fléaux, eux, tournent grâce à la force centrifuge. Ils percutent une souche ? Ils s'effacent en pivotant sur leur axe. Votre boîtier de transmission survit. Mais attention, l'équilibrage du rotor ne supporte pas l'à-peu-près. Portez-le chez un tourneur pour un équilibrage au gramme près, c'est non négociable.
5. Ajout du carter de sécurité et de l'attelage
Ce genre d'engin recrache des pierres comme des balles de fusil. Fermez impérativement le dessus et les flancs du plateau de coupe avec de la tôle de 3mm. Devant et derrière ce carter de protection en tôle, installez un rideau de lourdes chaînes pendantes. La broussaille passe au travers, mais les cailloux rebondissent vers le sol au lieu d'atterrir dans vos tibias.
Côté attelage, partez sur un timon déportable. C'est un bras articulé doté d'un attelage boule 50mm à son extrémité. L'astuce consiste à désaxer la machine sur le côté. Le quad roule sur la partie déjà propre pendant que l'outil déchiquette les fourrés sur le bas-côté. Vous obtenez un véritable gyrobroyage autonome sans jamais rayer votre carrosserie.
Sécurité : les erreurs fatales à éviter
Un outil rotatif fait maison possède un potentiel destructeur énorme. Le moindre défaut de conception transforme ce broyeur en arme de guerre. Je vous dresse ici la liste absolue des bêtises à fuir sur ce projet :
- Ne soudez jamais une lame fixe d'un seul bloc directement sur l'arbre de transmission.
Le premier contact avec une roche enverra une onde de choc fatale qui cisaillera l'axe ou pulvérisera les engrenages internes.
- Ne prenez pas les vibrations à la légère.
Le balourd d'un rotor mal équilibré arrachera vos roulements, fera craquer les soudures et disloquera le châssis en pleine course.
- Gardez vos courroies à l'abri.
Les branchages s'enroulent très vite autour des courroies laissées à l'air libre et la friction déclenche à coup sûr un incendie. Installez un bon capot ventilé.
- Fuyez la boulonnerie standard de classe 4.8 vendue en grande surface. Fixer des éléments de coupe exige des boulons à haute résistance de classe 8.8 au minimum, voire 10.9 pour dormir sur vos deux oreilles.
Ne démarrez jamais le moteur thermique sans avoir vérifié que le plateau de coupe est libre de toute obstruction. Actionnez toujours le rotor à faible régime pendant les deux premières minutes pour repérer un éventuel balourd avant de monter dans les tours.
Gestion des déchets verts post-broyage
Le passage destructeur des fléaux transforme les pires ronciers en un épais tapis de paillis végétal. Mon conseil, laissez-le sur place. Ce mulch va étouffer les mauvaises herbes et relâcher doucement du carbone et de l'azote dans votre sol pendant des mois.
Attention toutefois à ce que vous broyez. Les feuillus et la ronce se décomposent vite et forment un terreau magnifique. À l'inverse, si votre terrain regorge de résineux, le tapis d'aiguilles va atrocement acidifier la terre et mettre des années à pourrir. Si vous avez ce profil de végétation, je vous suggère de jeter un œil à notre guide Quel broyeur de thuya choisir pour gérer ses déchets de taille ? pour adopter un broyeur d'appoint capable de composter ces restes acides et spécifiques.
❓Foire Aux Questions (FAQ)
Quelle puissance de moteur faut-il pour un gyrobroyeur de quad ?
Un moteur de 9 cv fait le job pour nettoyer une prairie d'herbes hautes. Mais soyons honnêtes, on fabrique rarement un tel engin pour tondre la pelouse. Face à un vrai roncier ligneux ou des repousses d'acacias, il vous faut la brutalité d'un bloc de 13 à 15 cv pour ne pas caler net au milieu du bosquet.
Peut-on rouler sur la voie publique avec un gyrobroyeur artisanal ?
La réponse est un grand non. Rouler sur route ouverte avec une machine faite maison est strictement illégal. Votre construction n'a ni certificat CE ni passage aux Mines, même si elle est soudée comme un tank. Cantonnez votre outil à vos parcelles privées. Pour changer de terrain, chargez impérativement la machine sur une remorque en règle.
Où trouver un boîtier de renvoi d'angle pas cher ?
Fuyez comme la peste les boîtiers neufs à bas prix vendus sur des sites douteux. Fouillez plutôt dans les casses agricoles pour démonter le boîtier d'un gyrobroyeur de tracteur réformé. Scruterez aussi les sites de petites annonces. Vous y dénicherez des motobineuses avec le moteur serré ou de vieilles tondeuses pour une poignée d'euros. Leurs boîtiers de transmission sont souvent indestructibles et parfaits pour notre bidouille.
