Notice interphone Terraneo ancien modèle : guide d’identification et branchement

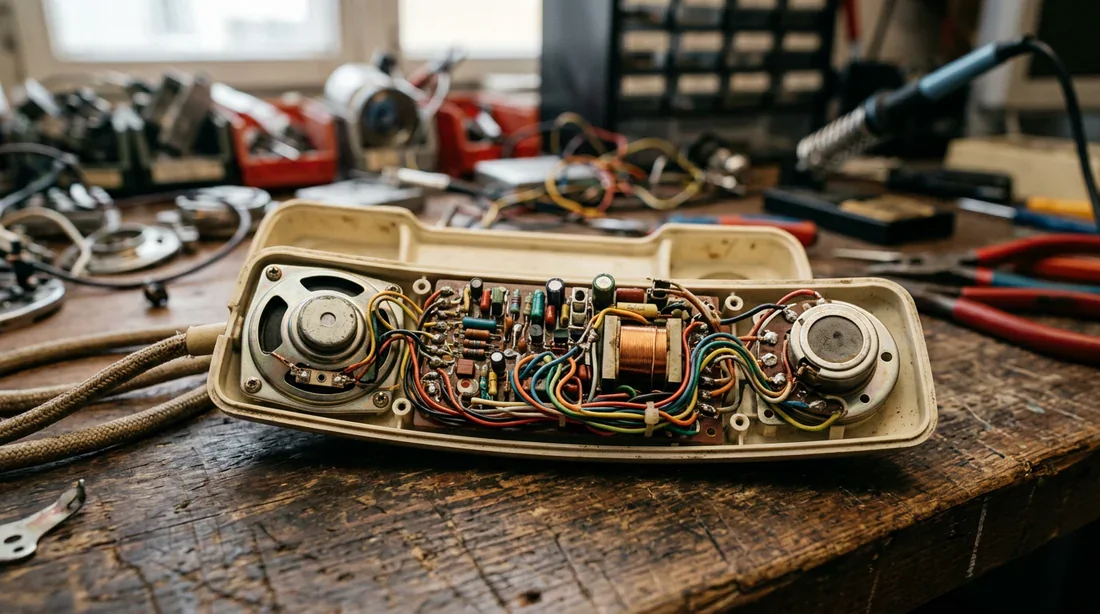

La marque Terraneo a vraiment marqué l'âge d'or de la parlophonie. Le souci, c'est qu'elle a fini engloutie par le géant de l'appareillage électrique BTicino. Résultat des courses ? Les notices d'origine ont totalement disparu des radars sur les sites officiels actuels. Pour réparer ou remplacer votre poste, il faut savoir avec précision ce qui est accroché à votre mur. L'aspect visuel ne nous aide pas beaucoup ici. La vérité se cache à l'intérieur. Déclipsez délicatement le capot avant de votre combiné. L'étiquette signalétique se planque généralement à trois endroits. Regardez au dos du circuit imprimé principal, ou cherchez une gravure dans le plastique au fond du boîtier mural. Parfois, on tombe simplement sur un autocollant jauni sous le combiné lui-même. Dans nos immeubles anciens, on croise surtout la série 600, avec ses lignes très carrées typiques des années 80. La série 700 offre des courbes un peu plus arrondies. Prenez un stylo et notez méticuleusement chaque chiffre et lettre.

Je préfère vous prévenir tout de suite, bidouiller un système de communication collectif exige un peu de rigueur. Une petite maladresse de votre part, et toutes les sonneries de votre palier rendent l'âme. Avant de mettre les mains dans le cambouis, préparez votre arsenal. Un tournevis de précision plat et cruciforme, un multimètre classique et une pince à dénuder feront parfaitement l'affaire. Appliquez ensuite ces trois règles de sécurité absolue. La première étape consiste à couper le courant. Si l'alimentation du transformateur est accessible dans les parties communes ou sur votre tableau électrique, disjonctez-la immédiatement. Même si on parle souvent d'un faible voltage autour de 12V, un court-circuit accidentel entre deux fils suffit pour griller définitivement la platine de rue. Ensuite, prenez le temps de photographier le câblage. Ne débranchez jamais le moindre fil sans avoir pris plusieurs clichés bien nets des branchements actuels. Repérez soigneusement les couleurs et les numéros des bornes correspondantes sur l'image. Enfin, testez toujours la tension. Réglez votre multimètre sur le courant continu ou alternatif selon votre installation. Vérifiez minutieusement l'absence de tension résiduelle entre la masse et les autres bornes.

C'est là que ça devient intéressant et un poil plus technique. L'écrasante majorité des interphones Terraneo de cette époque tournent sous la technologie dite « 4+n fils ». Qu'est-ce que ça veut dire sur le terrain ? Ce système s'appuie sur quatre fils communs partagés par l'ensemble des appartements de l'immeuble. Ces fils gèrent toutes les fonctions globales. On y retrouve le microphone, le haut-parleur, la masse qui sert de retour, et bien sûr la commande de la gâche électrique. Le fameux « n » désigne simplement le fil d'appel. C'est l'unique câble spécifique à votre appartement. Il relie directement le bouton extérieur portant votre nom au vibreur de votre combiné. Si votre résidence compte dix appartements, la gaine montante abritera les quatre fils communs et dix fils d'appels distincts. Attention, on a parfois des surprises. Le signal électrique circule à merveille, on entend le déclic caractéristique de la gâche, mais la porte reste obstinément fermée. Le problème devient alors purement mécanique. Dans ce cas précis, je vous invite à consulter notre guide technique si vous avez un pêne demi-tour bloqué : 5 astuces pour réparer votre porte. Un simple réglage de serrurerie suffit bien souvent à régler un casse-tête que l'on pensait électrique.

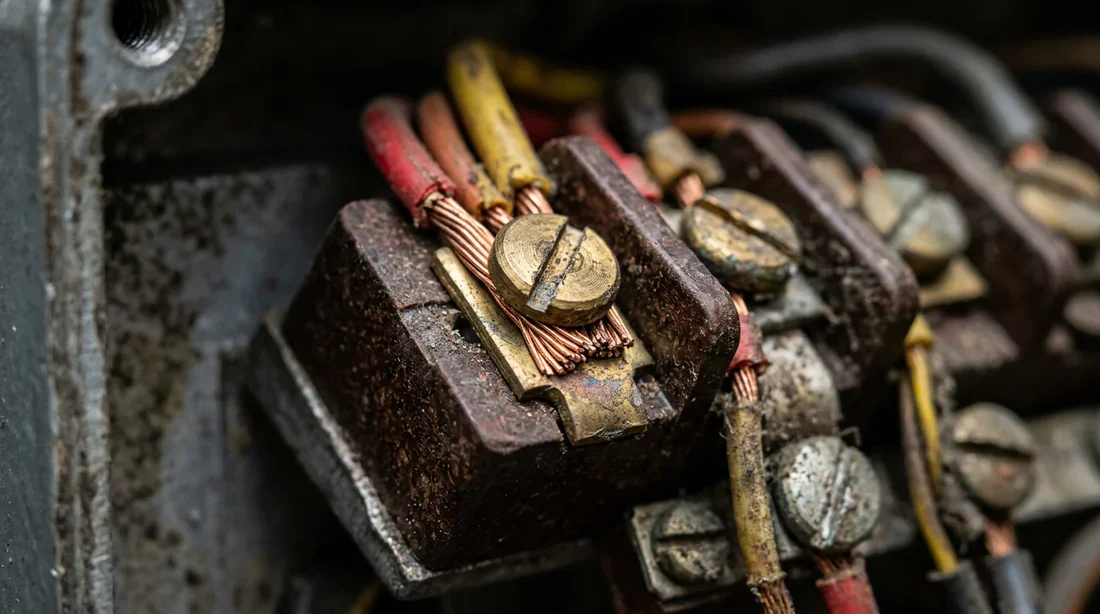

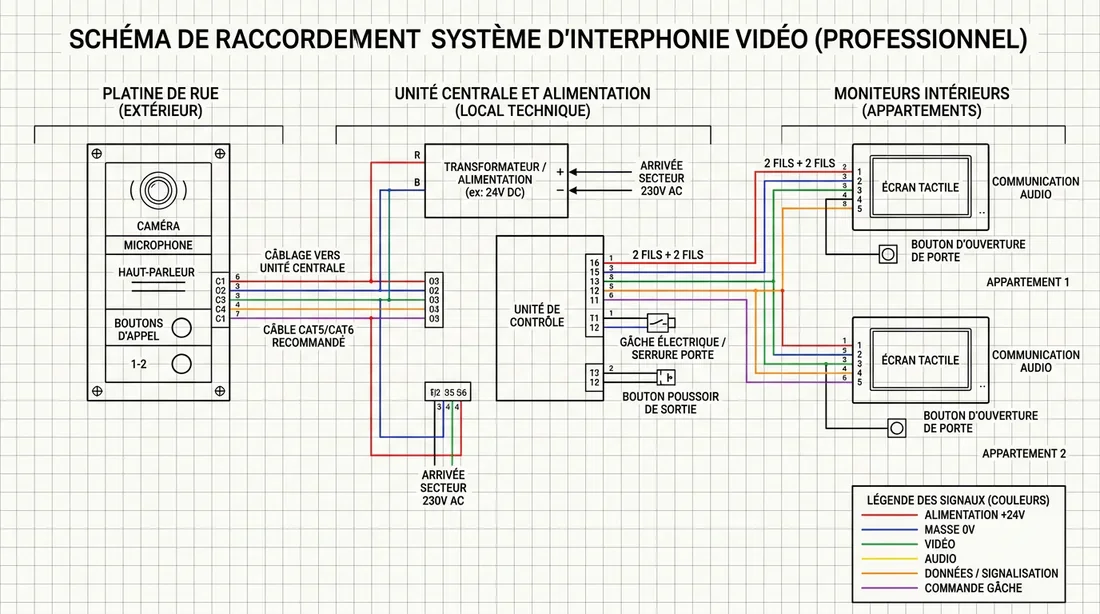

Les couleurs des fils varient énormément selon l'humeur de l'électricien qui a monté l'installation il y a trente ans. Je vous déconseille fortement de vous fier uniquement au code couleur. Basez-vous toujours sur le numéro de la borne imprimé sur la carte électronique de votre Terraneo. Voici le schéma de câblage standard pour identifier les connexions du premier coup d'œil :

Un système audio qui prend de l'âge présente des symptômes très identifiables. Voyons ensemble comment débusquer l'origine de la défaillance. Votre combiné refuse de sonner ? C'est le grand classique. Sortez votre multimètre et testez votre fil d'appel sur la borne 4, pendant qu'un voisin compatissant appuie sur votre bouton en bas de l'immeuble. Si aucune tension n'arrive, le contacteur extérieur a probablement pris l'oxydation. Un bon nettoyage de la platine de rue s'impose. Autre cas de figure frustrant, vous entendez vos visiteurs, mais le bouton d'ouverture reste inactif. Prenez un fil volant et créez un contact bref et direct entre la borne 3 de la masse et la borne 6 de la gâche. Si la porte finit par s'ouvrir, le bouton poussoir de votre combiné mural a rendu l'âme. Si rien ne bouge, il va falloir regarder du côté du transformateur général ou de la bobine de la gâche en bas. Et puis, il y a ce fameux grésillement constant dans l'écouteur. Le temps fait malheureusement son œuvre sur les matériaux plastiques, et l'étanchéité de la platine extérieure se dégrade avec les saisons. De la même manière que l'on doit traiter une peinture qui cloque au bout de 10 ans : que faire face aux intempéries, il faut surveiller les joints de votre interphone extérieur. L'infiltration d'humidité crée des micro-courts-circuits sur les lignes audio des bornes 1 et 2. C'est ce qui génère ce bruit parasite permanent insupportable.

Devant une carte mère Terraneo grillée, on a généralement deux choix. Je privilégie toujours la réparation avec des pièces de réemploi. Le marché de l'occasion regorge de vieux combinés sauvés lors de rénovations d'immeubles complets. C'est de loin l'approche la plus économique, et le meilleur moyen de conserver une compatibilité absolue avec la platine de rue existante. Mais si votre carte électronique a fondu et que la référence exacte reste introuvable, il faut passer au plan B. Le remplacement par un poste universel devient la seule issue pragmatique. Des marques actuelles comme BTicino, Urmet ou Fermax fabriquent encore des combinés universels taillés sur mesure pour s'adapter à ces vieux câblages 4+n. Ils arrivent avec un tableau de conversion interne. Vous avez juste à faire correspondre vos bonnes vieilles bornes 1, 2, 3, 4 et 6 du Terraneo avec les nouvelles entrées lettrées ou numérotées du modèle flambant neuf.
