Passage du tuyau de clim : règles, diamètres et esthétique
Table des matières
L'équipement est choisi, le carton est dans le salon. Reste le plus angoissant : attaquer la façade. On ne perce pas au hasard. Si l'idée de massacrer votre isolation ou d'afficher des tuyaux disgracieux au milieu du mur vous donne des sueurs froides, c'est normal. Le passage des liaisons d'une climatisation pardonne peu. Un tracé raté entraîne des fuites d'eau internes et effondre le rendement de la machine. D'autant que pour cette année 2026, les normes se sont encore durcies. Oubliez la théorie pure, nous allons voir ensemble les vrais diamètres à utiliser, les pentes obligatoires et les techniques de chantier pour planquer tout ça proprement.
"Le passage d'un tuyau de climatisation nécessite un carottage du mur de 60 à 80 mm de diamètre pour relier l'unité intérieure au groupe extérieur. Ce trou permet de passer les liaisons frigorifiques, le câble électrique et le tuyau de condensats. Ce dernier exige une pente descendante obligatoire de 2 % minimum vers l'extérieur.
Les 3 règles d'or pour le carottage du mur
Percer une façade demande du sang-froid et une bonne méthode. J'ai vu trop de chantiers ruinés par une précipitation au moment d'allumer la perceuse. Pour que votre installation tienne dans le temps, trois principes techniques absolus dictent la manœuvre.
D'abord, l'inclinaison vers le bas est non négociable. Le trou ne doit jamais être parfaitement horizontal. Appliquez une pente descendante de 2 % minimum, soit environ 2 centimètres par mètre, de l'intérieur vers l'extérieur. C'est la gravité qui empêchera les refoulements d'eau vers votre salon.
Ensuite, prenez le temps d'analyser la structure. On n'attaque pas une cloison creuse comme un mur porteur en béton armé. Je vous conseille vivement de passer un détecteur de métaux. Tomber sur un câble électrique ou une conduite d'eau en plein perçage est un cauchemar absolu.
Enfin, pensez à l'étanchéité post-installation. Une fois vos tubes passés, l'espace vide autour du trou devient un immense pont thermique. Le calfeutrer est obligatoire. Injectez de la mousse expansive et finalisez avec un mastic d'étanchéité extérieur pour bloquer l'air froid, l'humidité et les insectes.

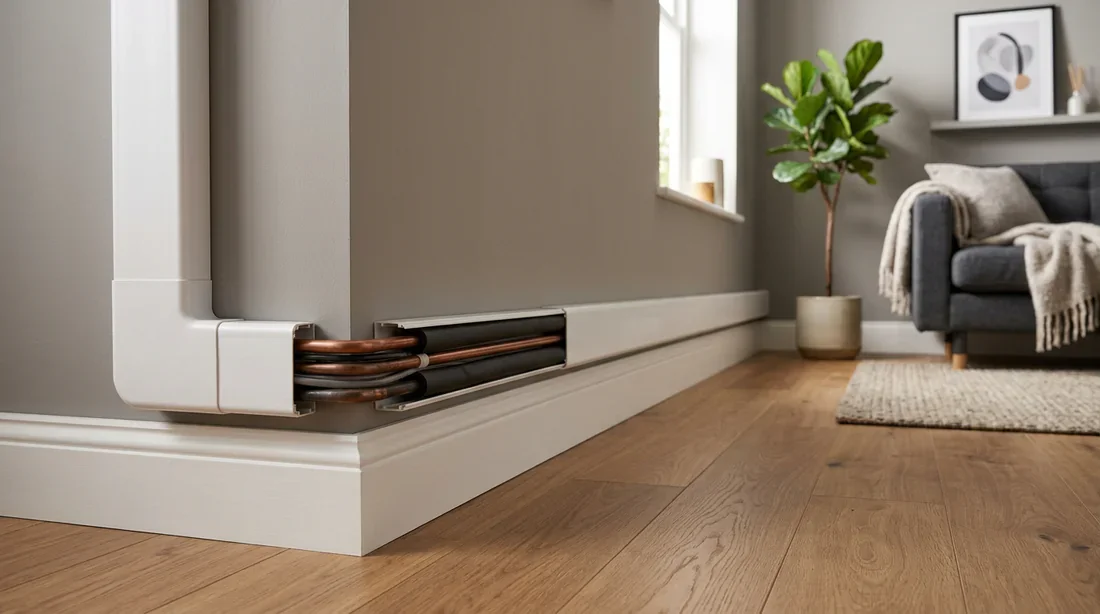

Pose de goulotte de finition pour cacher les liaisons frigorifiques
Quel diamètre de perçage prévoir pour les liaisons frigorifiques ?
Un trou trop étroit transforme vite le chantier en galère. L'orifice doit accueillir confortablement le tuyau d'évacuation, le câble d'interconnexion électrique et surtout les deux fameux tubes en cuivre isolés dédiés au fluide frigorigène. Forcez le passage, et vous écrasez l'isolant thermique ou pliez le cuivre. Le résultat se paie cash avec une machine qui peine et des performances en chute libre.
Voici les calibres exacts pour bien choisir votre foret de carottage.
| Type de climatiseur (Puissance) | Diamètre du carottage recommandé (mm) |
|---|---|
| Mono-split standard (jusqu'à 3,5 kW) | 60 mm |
| Mono-split puissant (au-delà de 3,5 kW) | 70 mm |
| Multi-split (2 à 3 unités) | 80 mm |
| Système complexe ou VRV | 100 mm |
Prévoyez toujours une petite marge. Un carottage de65 mm reste le standard le plus polyvalent sur un split classique. L'insertion est fluide et on n'affaiblit pas la paroi inutilement.

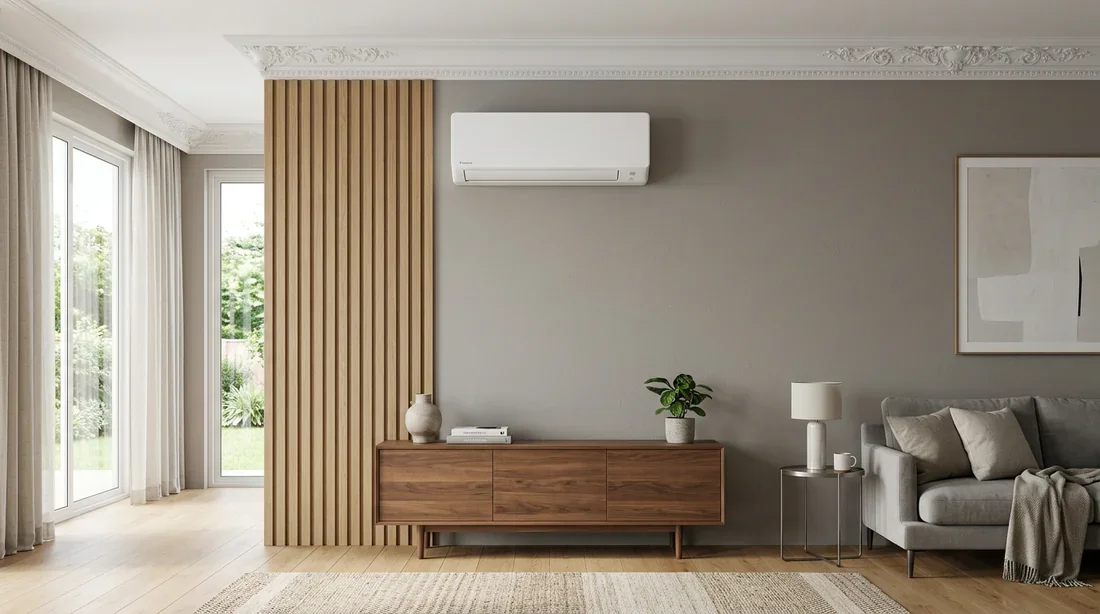

Unité de climatisation réversible intégrée harmonieusement dans un salon
Les 4 solutions pour cacher un tuyau de clim en intérieur
Honnêtement, l'esthétique reste la plus grosse source d'angoisse quand on installe une pompe à chaleur air-air. Un énorme faisceau de tubes qui court au milieu d'un mur blanc détruit littéralement l'harmonie de la pièce. Fort heureusement, nous avons plusieurs techniques pour fondre ces éléments dans le décor.
La goulotte apparente (solution économique)
C'est l'approche la plus rapide et la moins chère. On fixe la goulotte en PVC directement sur le mur pour enfermer câbles et cuivres. L'installation est expéditive et l'accès reste total pour la maintenance. Le bémol réside dans le rendu visuel. C'est très brut et ça manque cruellement de discrétion. Mon astuce consiste à peindre le plastique avec la même référence de couleur que votre mur pour tromper l'œil.
L'encastrement mural par saignée
Pour de l'invisible absolu, on noie le réseau dans le bâti. Sortez la rainureuse pour creuser le mur, placez les tubes dans une gaine spécifique et rebouchez le tout au plâtre. Attention aux réglementations. Creuser des saignées horizontales trop longues ou trop profondes dans un mur porteur est formellement interdit. La structure du bâtiment encaisse mal ce genre de traitement.
Le passage par les combles ou le faux plafond
Si votre logement le permet, tirer les liaisons par le haut reste à mes yeux la solution reine. Les tuyaux filent de l'unité intérieure jusqu'au plafond, traversent les combles perdus, et ressortent directement au niveau du groupe extérieur. Prenez juste soin de ne pas écraser votre isolation phonique existante en rampant là-haut.
Le coffrage sur mesure en plaques de plâtre
En rénovation lourde, le coffrage fait des miracles en créant un élément architectural en trompe-l'œil. Montez une ossature métallique, habillez-la de BA13, et façonnez une fausse corniche près du plafond ou un faux poteau vertical. Le faisceau frigorifique disparaît complètement. Vous pouvez même pousser le vice jusqu'à y intégrer quelques spots LED.
Le cas critique de l'évacuation des condensats
En refroidissant l'air, la machine crée naturellement de la condensation. Cette eau remplit le bac de l'unité intérieure et réclame une évacuation continuous. Si le parcours s'y prête, la gravité opère avec la fameuse pente de 2 %.
Mais le chantier réserve des surprises. Parfois, l'unité se trouve sous le niveau de la sortie ou un obstacle impose de remonter le tuyau. Fini le ruissellement naturel. L'eau stagne, et le débordement arrive à coup sûr.
Sans évacuation gravitaire possible, vous devrez installer une pompe de relevage. Je préfère prévenir, ce matériel est parfois capricieux. S'il commence à faire des siennes, lisez notre analyse pour comprendre pourquoi une pompe de relevage de climatisation tourne tout le temps et comment régler le problème. Ce petit moteur aspire l'eau et la recrache sous pression vers le réseau d'eaux usées.
Expérience terrain : traverser un mur très épais (pierre ou parpaing)

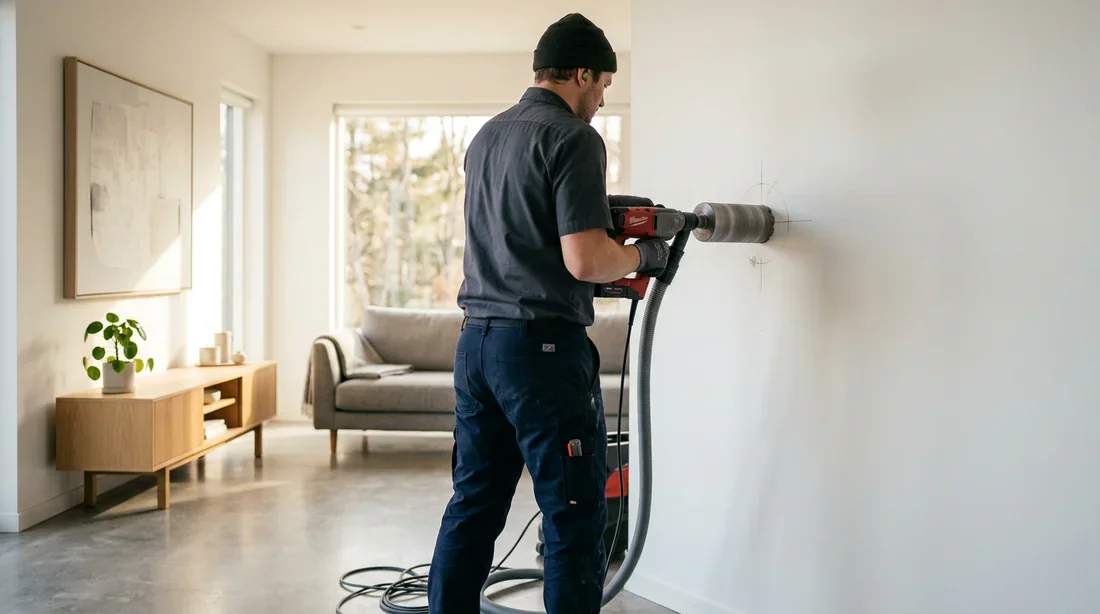

Sur le terrain, la théorie se fracasse souvent sur la dureté des murs anciens. Traverser 50 centimètres de pierre est une sacrée épreuve physique. Si vous attaquez frontalement avec une énorme cloche de l'intérieur vers l'extérieur, vous courez au désastre. Au moment de déboucher, la force de rotation va tout simplement faire éclater la façade et arracher d'énormes plaques de crépi.
La vraie technique de pro se joue en deux temps. Percez d'abord un trou guide de part en part avec un très long foret SDS fin, autour de 10 mm de diamètre. Il devient votre axe d'alignement parfait. Prenez ensuite la carotteuse, coupez impérativement la percussion, et creusez le mur de l'intérieur jusqu'à la moitié de son épaisseur. Sortez ensuite, alignez-vous sur le trou guide et reprenez le carottage depuis l'extérieur. Les deux cylindres vont se rejoindre pile au centre du mur. Vos finitions intérieures et extérieures resteront intactes.
❓Foire Aux Questions (FAQ)
Peut-on rallonger le tuyau d'une climatisation ?
Oui, l'allongement de la tuyauterie se fait couramment. Cette manipulation exige en revanche l'intervention d'un frigoriste qualifié. Il faudra refaire les dudgeons, ces raccords évasés spécifiques, et réajuster la charge de gaz réfrigérant pour compenser la nouvelle distance.
Peut-on faire passer un tuyau de clim dans un conduit de cheminée ?
La réponse courte est non. C'est strictly interdit si le conduit est actif ou sert à la ventilation. Même avec un conduit condamné, nettoyé et tubé, les conditions sont si contraignantes que je vous recommande d'oublier cette option. La règle d'or réclame une séparation franche des réseaux.
Comment boucher le trou autour du tuyau de clim ?
Injectez de la mousse polyuréthane expansive dans la cavité pour garantir l'isolation thermique au cœur de la paroi. Terminez le travail avec un enduit de façade hydrofuge à l'extérieur. À l'intérieur, un simple rebouchage au plâtre suffit pour lisser le mur avant peinture.
Et vous, sur quel type de mur prévoyez-vous de faire passer votre tuyauterie ? S'il s'agit d'une paroi ancienne ou d'une configuration atypique, prenez le temps de tracer votre parcours au crayon avant de louer la carotteuse.
