Vous avez invité quarante personnes pour le grand méchoui de l'été. La bête de 30 kilos marine tranquillement. Et là, c'est le drame. Votre installation bricolée la veille montre des faiblesses effrayantes. Le petit moteur chauffe à blanc, la barre plie sous le poids. La panique monte. Oubliez les tutos vagues du net. Je vous propose un vrai plan fabrication tourne broche mechoui. Aujourd'hui, on trouve des pièces mécaniques d'occasion partout. Fabriquer une véritable rôtissoire réclame un peu de rigueur. Mais honnêtement, la satisfaction de dompter le feu et l'acier vaut largement quelques heures passées dans l'atelier.
"Un plan de fabrication de tourne-broche pour méchoui s'articule autour de quatre composants essentiels : un châssis en acier robuste, une broche en inox alimentaire (type 304L), un système de transmission par chaîne ou poulies, et un moteur démultiplié offrant une rotation de 2 à 3 tours par minute.
Les 4 éléments clés d'un tourne-broche réussi
Avant d'allumer le poste à souder, regardons la mécanique de plus près. Une rôtissoire géante réclame un socle solide. Ce portique doit encaisser des charges très lourdes, souvent déséquilibrées, tout en résistant à la chaleur infernale des braises.
Le châssis et les trépieds
La stabilité, c'est la sécurité absolue de vos invités. Imaginez la structure s'effondrer sur le feu en pleine cuisson. Le cauchemar. Je vous conseille de fabriquer un trépied réglable avec de bons tubes carrés en acier (40x40 mm minimum, épaisseur 2 mm). Prévoyez une base large et bien lourde. Cette assise neutralise le risque de basculement lié aux fameux « balourds » de la viande.
La broche en inox et les lardoires
C'est une règle non négociable en métallerie culinaire. Le métal planté dans la viande exige la plus haute qualité. Cherchez impérativement de l'acier inoxydable 304L ou 316L pour l'axe principal. Oubliez totalement l'acier galvanisé. La chaleur fait fondre le zinc et libère des vapeurs très toxiques sur votre repas. Pour bloquer fermement la carcasse sur cet axe, vous souderez de grandes fourches pointues. Les puristes appellent ces pièces des lardoires.

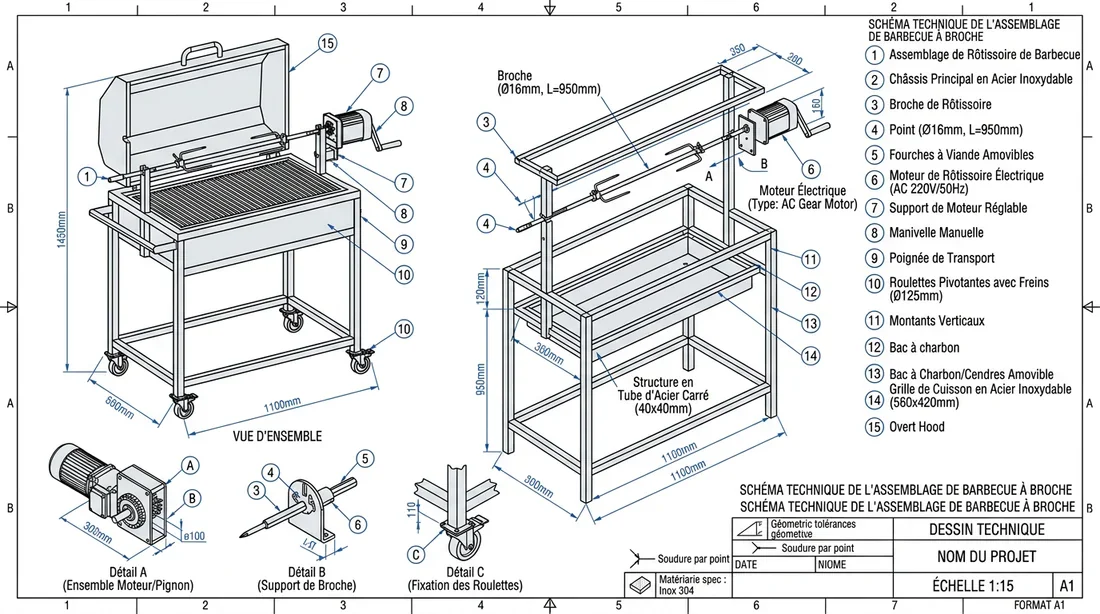

Plan de montage du tourne-broche
Le foyer et le bac à braises
La gestion du feu fait toute la différence. Votre bac à braises nécessite une tôle très épaisse. Avec un métal fin, le bac va vriller et gondoler dès la première chauffe. Deux options s'offrent à vous. Soit vous montez ce réceptacle sur roulettes pour le reculer facilement. Soit vous prévoyez un axe de cuisson réglable en hauteur sur le châssis.
Le système de motorisation et transmission
Personne n'a envie de tourner une manivelle pendant six heures. On délègue ce travail à un vrai moto-réducteur ou à un moteur d'essuie-glace 12V récupéré à la casse. Attention, ne branchez jamais ce moteur en direct sur l'axe de cuisson. Utilisez plutôt un système de poulies et courroies, ou des pignons de vélo avec une chaîne. Ce montage annule les à-coups et protège l'axe du moteur contre les grosses torsions.
Choisir le bon moteur : les vraies dimensions
Pas de place pour l'approximation ici. Le poids de votre carcasse définit directement la force de traction. Un petit moteur va littéralement griller au bout de la première heure. À l'inverse, une broche trop rapide transforme le gras en projectiles enflammés. Visez une vitesse de rotation hyper précise, entre 2 et 3 tours par minute.
| Poids de la viande | Puissance requise (Couple en Nm) | Type de moteur conseillé |
|---|---|---|
| 10 à 20 kg | 15 à 25 Nm | Moteur d'essuie-glace 12V (automobile) |
| 20 à 35 kg | 30 à 45 Nm | Moteur d'essuie-glace 24V (camion) ou moto-réducteur 220V de 40W |
| 35 à 60 kg | 50 à 75 Nm | Moteur industriel 220V avec fort réducteur |
Visez toujours uncouple moteur (Nm) légèrement au-dessus de votre calcul initial. La viande perd du poids à la cuisson. Mais le balourd de départ crée un énorme pic de résistance mécanique au lancement de la machine.

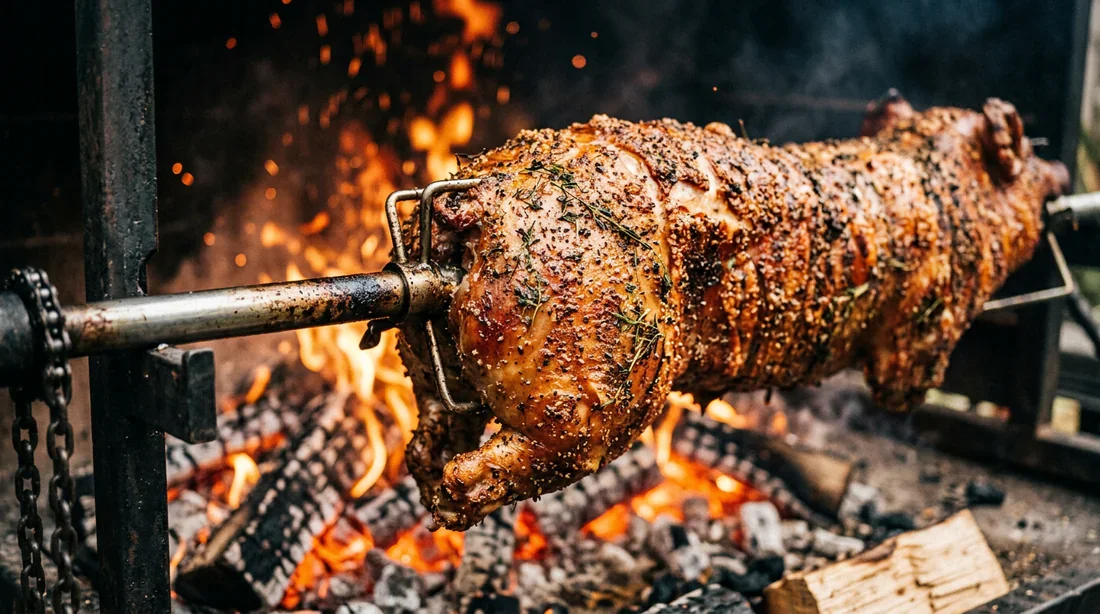

Installation de la viande sur le tourne-broche
Les 3 étapes de fabrication dans l'atelier
Le matériel est prêt. C'est le moment d'assembler les pièces. Suivez cet ordre chronologique pour garantir un bon équerrage de toute la structure.
Étape 1 : la découpe et la soudure du châssis
Coupez d'abord vos tubes en acier de 40x40 mm. Je préconise des montants verticaux d'environ 1m20. C'est la hauteur idéale pour arroser la viande sans se ruiner les lombaires. La traverse du bas a besoin d'un écartement modulable jusqu'à 2 mètres. Assemblez le tout avec des cordons de soudure à l'arc bien profonds. Le portique doit rester parfaitement rigide sous la charge.
Étape 2 : le montage des paliers et de la transmission
L'axe de cuisson ne doit pas cisailler le métal brut du trépied. La solution est simple. Boulonnez des paliers à semelle avec de vrais roulements à billes en haut des montants. La barre glissera à l'intérieur. La rotation devient fluide, silencieuse et sans aucune friction. Reliez ensuite une extrémité de votre broche au moteur avec votre montage de chaîne et de pignons.
Étape 3 : l'électricité et la sécurité
Un tas de braises de cette taille dégage une chaleur monumentale. Enfermez le bloc électrique dans un carter métallique bien ventilé. Si vous utilisez un moteur sur prise secteur classique en 220V, reliez le châssis en acier à la terre. Sans cette sécurité, un fil dénudé contre la ferraille provoque une électrocution immédiate.
Conseils de cuisson pour méchoui
Quel budget pour construire sa rôtissoire ?
Un modèle pro chez un grossiste traiteur flirte souvent avec les mille euros. Franchement, la méthode maison divise la facture par quatre. Et la solidité est clairement au rendez-vous.
-
10 mètres de tubes en acier carré (40x40x2 mm) pour la structure : environ 60 €
-
1 tube plein de 2 mètres en acier 304L (25 mm de diamètre) : 50 €
-
1 ensemble de lardoires en inox (à plier soi-même ou prêtes à souder) : 30 €
-
2 paliers de fixation avec roulements à billes : 25 €
-
1 bloc moteur d'essuie-glace de camion avec ses pignons : 40 €
-
Accessoires (visserie haute résistance, baguettes de soudure, câble) : 20 €
-
Budget global estimé : entre 200 € et 250 €

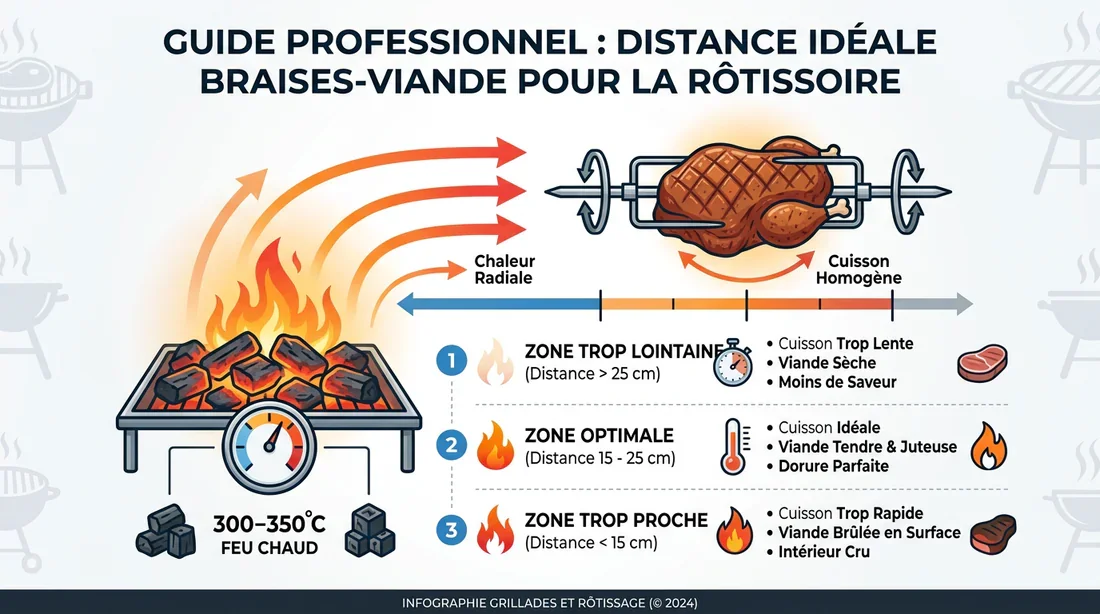

Gérer le feu et le bois de cuisson
La machine tourne à vide dans le garage. Elle est prête pour le grand bain. Le vrai secret du rôtisseur se cache dans le combustible. Brûlez uniquement des bois durs et secs. Le chêne et le hêtre forment un lit de braises dense, sans grandes flammes capricieuses. Fuyez les résineux comme la peste. Le sapin ou le pin crachent une sève brûlée au goût toxique insupportable.
Maintenir un tel brasier pendant sept heures exige une montagne de bûches bien coupées. Fendre tout ce volume à la hache manuelle relève de la punition. Je vous conseille d'automatiser la découpe de votre chêne. Lisez notre guide pour apprendre comment trouver un plan de fabrication de fendeuse à bois. C'est le meilleur moyen de conserver son énergie pour l'apéro et la surveillance de la viande.
❓Foire Aux Questions (FAQ)
Quelle est la vitesse de rotation idéale pour un tourne-broche ?
La vitesse parfaite se situe entre 2 et 3 tours par minute. Cette cadence garantit une cuisson lente et très uniforme de la chair. Elle évite surtout de créer de gros amas de graisse qui finissent par tomber d'un coup et enflammer le bac à braises.
Quel moteur choisir pour un cochon de 30 kg ?
Cherchez un moteur d'essuie-glace de poids lourd en 24V. Un bon moto-réducteur en 220V avec 30 Nm de couple fait aussi l'affaire. Ces modèles encaissent les gros balourds de viande sans fumer.
Peut-on utiliser un acier classique pour piquer la viande ?
Surtout pas. La grande barre centrale et les lardoires rentrent en contact direct avec la nourriture. L'acier inoxydable 304L ou 316L est obligatoire. La ferraille classique ou l'acier galvanisé libèrent des composés hautement toxiques sous l'effet de la chaleur.
