Terre sur un interrupteur : Faut-il la brancher ? (Guide & Schémas)

Soyons directs : pour 95 % des interrupteurs vendus aujourd'hui (ceux en plastique, PVC ou verre), la réponse est NON.

Le fil de terre (conducteur de protection) ne se branche pas sur le mécanisme de l'interrupteur. Pourquoi ? Parce que ces appareils sont dits de Classe II (double isolation). Cela veut dire qu'aucune partie métallique accessible à vos doigts ne peut se retrouver accidentellement sous tension. Il n'y a donc aucun risque de prendre un "coup de jus" en touchant le bouton. Par conséquent, il est inutile de le relier à la terre.

Cependant, ne coupez surtout pas ce fil ! Il y a une nuance capitale entre « ne pas brancher sur l'interrupteur » et « ne pas avoir besoin du fil dans le boîtier ». La norme NF C 15-100 impose souvent la présence du fil de terre à chaque point d'utilisation. Même s'il n'est pas raccordé au mécanisme de commande, il doit assurer la continuité vers le luminaire.

Si vous ne devez pas le brancher sur l'interrupteur, que fait-il là ? C'est souvent là que les bricoleurs buggent.

Ce fil sert au repiquage (ou transit). Dans une installation électrique standard, les gaines partent du tableau électrique vers l'interrupteur, puis repartent vers le point d'éclairage (plafonnier ou applique).

Le fil de terre arrive donc depuis votre tableau électrique dans le boîtier de l'interrupteur, mais sa destination finale est la carcasse métallique de votre lustre au plafond. Votre boîtier d'interrupteur agit simplement comme une « gare de transit » ou une boîte de dérivation. Votre mission est d'assurer la continuité de ce fil. Si un défaut survient sur votre lustre métallique, le courant doit pouvoir s'échapper par là pour que le disjoncteur différentiel coupe le circuit.

Parfois, les logiques de câblage deviennent complexes. Si vous voyez beaucoup de fils (navettes, phases multiples) et que vous avez peur de les mélanger, je vous recommande de jeter un œil à notre guide sur le branchement 4 fils sur 3 fils : guide et schéma.

Il existe des exceptions notables. Dans ces cas précis, le fil Vert/Jaune DOIT impérativement être connecté à une borne spécifique sur l'appareillage.

1. Les interrupteurs à façade métallique : Si vous installez des interrupteurs design en laiton, alu brossé ou acier, la donne change. Ces matériaux conduisent l'électricité. Si un fil de phase se déconnecte à l'intérieur et touche la façade, vous risquez l'électrocution en allumant la lumière. Ces modèles disposent d'une borne de terre (repérée par le symbole ⏚) qu'il faut obligatoirement raccorder.
2. Les interrupteurs étanches ou industriels : Certains modèles spécifiques, souvent posés en extérieur ou dans une cave humide, possèdent une carcasse métallique ou une architecture qui demande une liaison équipotentielle.

*Petit point sur la domotique :

• Les interrupteurs connectés (Wi-Fi/Zigbee) ont souvent besoin du Neutre (Bleu) pour fonctionner. En revanche, ils ont très rarement besoin de la Terre, sauf si le constructeur l'exige spécifiquement.

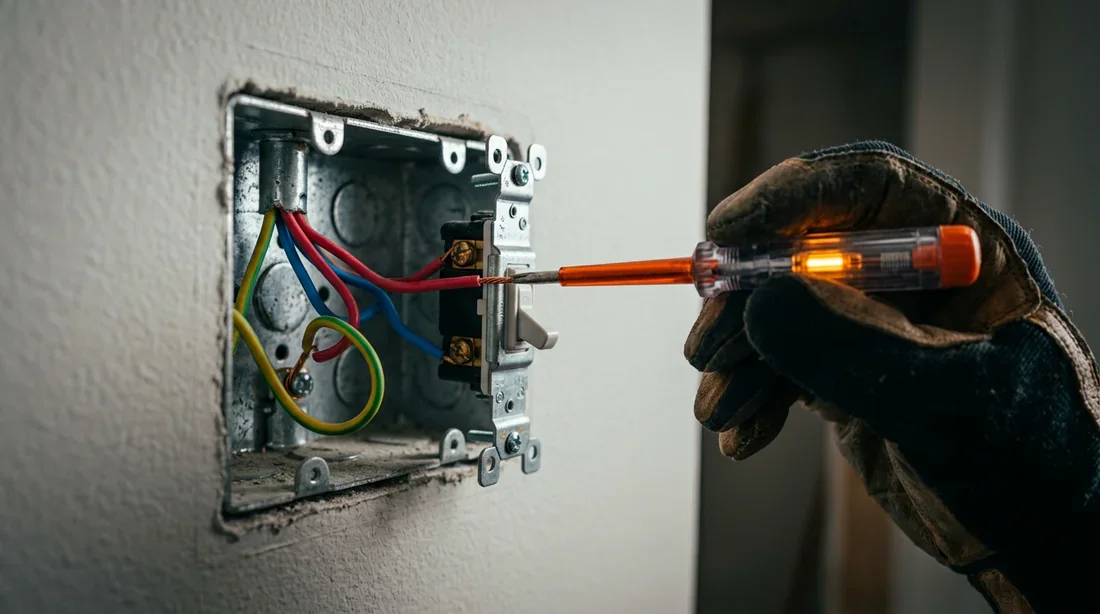

Passons à la pratique. Vous avez ouvert le boîtier, les fils sont devant vous. Voici comment réaliser le câblage proprement selon votre matériel.

Dans les logements anciens (avant 1991, et même souvent avant 2015 pour les circuits lumière complets), il est fréquent de ne trouver aucun fil de terre derrière l'interrupteur.

Est-ce dangereux pour l'interrupteur lui-même ? Non, tant que vous installez un modèle en plastique (Classe II). L'appareil est sécurisé par construction.

Cependant, l'absence de fil de terre dans le boîtier indique probablement que votre point d'éclairage au plafond n'est pas relié à la terre non plus. C'est là que réside le vrai défaut de sécurité. Si vous installez un lustre métallique au bout de ce circuit, il ne sera pas protégé. En rénovation, tirer un fil de terre reste l'idéal. Si c'est impossible, assurez-vous d'utiliser des luminaires de Classe II (double isolation) au plafond.

On ne le répétera jamais assez : le respect des normes, même pour des câbles invisibles ou enterrés, est crucial. Des erreurs de conformité peuvent coûter très cher en cas de pépin, un sujet que nous abordons en détail dans notre article sur le câble électrique enterré sans gaine : normes et risques.

⚠️ DANGER : L'électricité ne pardonne pas l'approximation. Voici ce qu'il ne faut jamais faire avec ce fil vert et jaune.

1. Brancher la Terre à la place du Neutre : Certains bricoleurs, à court de fil bleu, utilisent le vert/jaune comme conducteur neutre. C'est strictement interdit. Non seulement cela crée une confusion mortelle pour le prochain électricien qui passera après vous, mais cela fera sauter votre interrupteur différentiel 30mA instantanément.
2. Laisser le fil dénudé « flotter » : Si vous ne raccordez pas la terre, ne laissez jamais le bout du cuivre à l'air libre dans le boîtier. S'il touche la phase (le fil rouge) quand vous rentrez l'interrupteur en force, c'est le court-circuit assuré (étincelles et disjonction). Mettez toujours un petit Wago ou un domino au bout pour l'isoler.
3. Couper le fil à ras : « Il me gêne, je m'en sers pas, je coupe ». Très mauvaise idée. Le jour où vous voudrez installer une prise commandée ou un interrupteur métallique, vous devrez tout recâbler. Laissez-le en attente, lové au fond du boîtier.
