Comment tester une prise de remorque efficacement (7 et 13 broches)
Table des matières
Vous avez tout préparé pour le départ. Les bagages s'entassent dans le coffre, la caravane ou le porte-vélos accroche fièrement la boule d'attelage. Vous vérifiez l'éclairage et là, c'est le drame. Un clignotant reste muet. Les feux stop ignorent vos coups de pédale. Ou pire, l'ensemble clignote comme une guirlande de Noël. Je connais bien cette angoisse de griller l'électronique de la voiture avant de prendre la route. Inutile de paniquer. Isoler et réparer une panne d'éclairage d'attelage demande juste un peu de méthode.
"Pour tester une prise de remorque, utilisez un multimètre ou un testeur de tension 12V. Contact mis et feux activés, mesurez la tension entre la masse et chaque plot correspondant aux feux (clignotants, stop, veilleuses). Si le courant arrive à la prise voiture mais pas à la remorque, le défaut provient du faisceau de la remorque.
Les 3 étapes avant de commencer le diagnostic
Intervenir sur le réseau électrique d'un véhicule moderne demande de la rigueur. Nos voitures actuelles embarquent des circuits multiplexés hyper sensibles. Un mauvais geste et vous endommagez le boîtier de servitude de votre auto. Cela coûte cher. Voici comment préparer le terrain en toute sécurité.
D'abord, sécurisez le véhicule. Travaillez toujours moteur arrêté avec le contact mis. Tirez le frein à main de la voiture et calez les roues de la remorque.
Ensuite, oubliez le bricolage hasardeux et prenez un vrai matériel. Un multimètre numérique réglé sur courant continu 20V fait parfaitement l'affaire, tout comme un testeur de prise spécifique muni de LED. Une simple lampe témoin pour tension 12V dépanne, mais je trouve qu'elle manque cruellement de précision pour un vrai diagnostic.
Enfin, jetez un œil à l'intérieur de la prise avant même de sortir vos pointes de touche. Bien souvent, une simple oxydation visible sous forme de traces blanches ou verdâtres suffit à bloquer le courant.

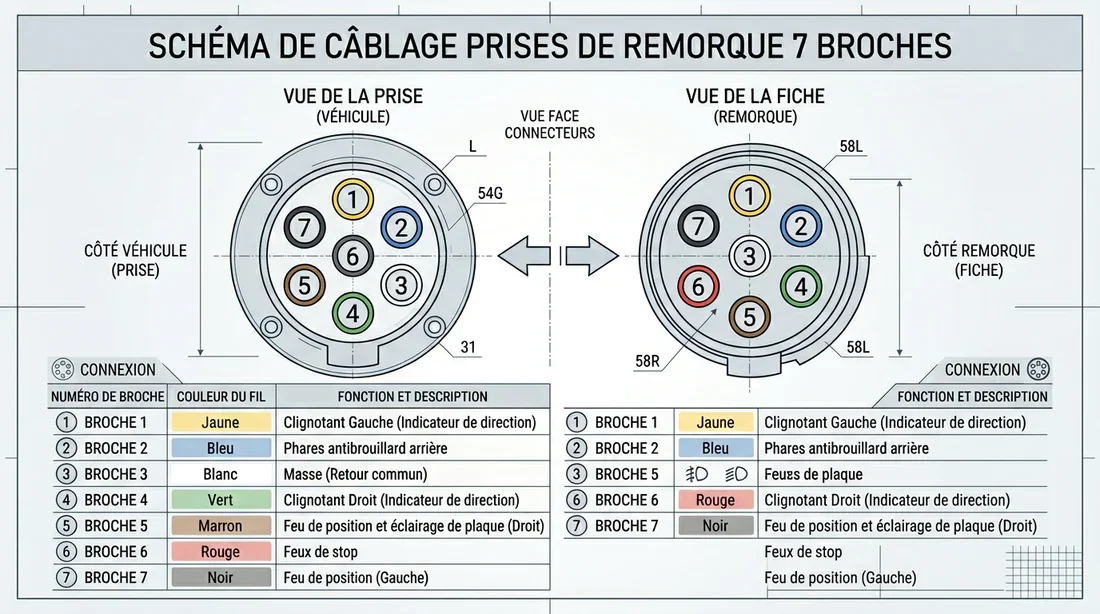

Schéma de câblage prise 7 broches
Schéma et correspondances des broches (7 vs 13 broches)
Pour tester efficacement, il faut savoir où piquer le multimètre. Ce tableau de câblage standardisé régit nos attelages. Gardez-le sous la main, c'est votre socle technique pour identifier quel plot contrôle quel signal lumineux.
| Fonction de l'éclairage | Plot Prise 7 broches | Plot Prise 13 broches |
|---|---|---|
| Clignotant Gauche | 1 (L) | 1 |
| Antibrouillard | 2 (54G) | 2 |
| Masse remorque (Terre) | 3 (31) | 3 (Masse pour plots 1 à 8) |
| Clignotant Droit | 4 (R) | 4 |
| Veilleuse Droite | 5 (58R) | 5 |
| Feux Stop | 6 (54) | 6 |
| Veilleuse Gauche | 7 (58L) | 7 |
Note : Sur les prises 13 broches, les plots 8 à 13 s'occupent des feux de recul, de l'alimentation permanente et des masses supplémentaires.

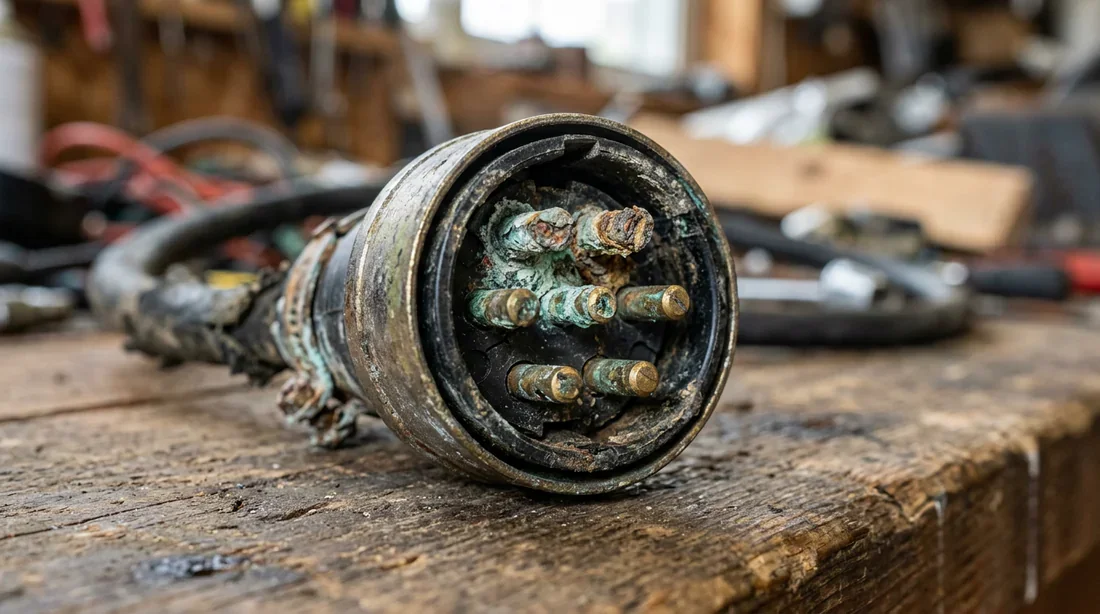

Diagnostic de corrosion sur connecteur remorque

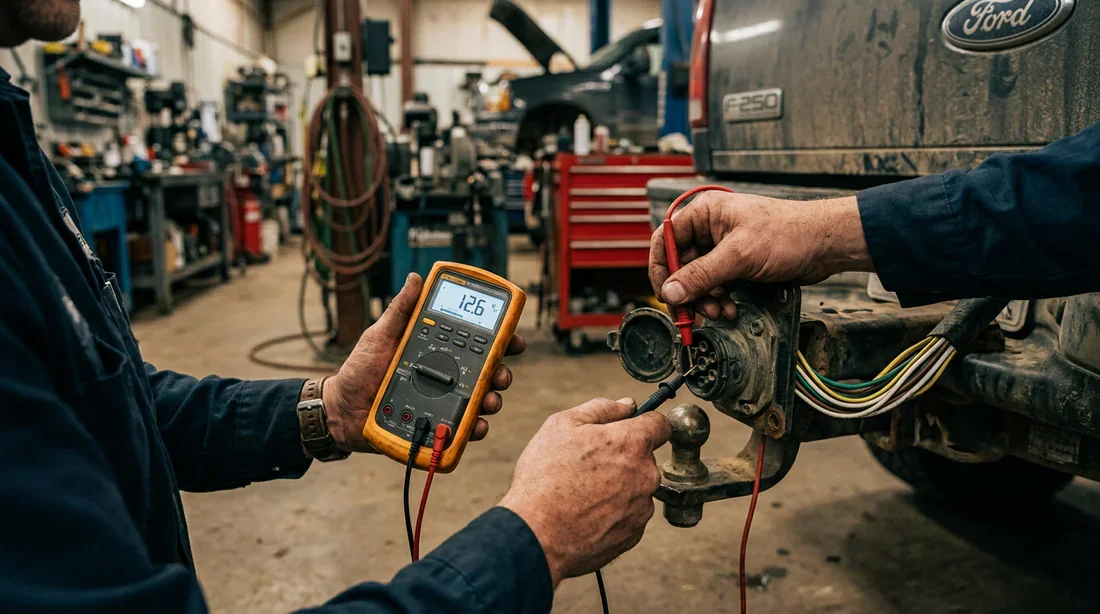

Le protocole de test pour une prise 7 broches
Le test d'une prise 7 broches fonctionne par élimination. L'objectif consiste à vérifier la continuité électrique sur chaque fonction une par une.
Commencez par identifier la masse. Placez la pointe noire de votre multimètre sur le plot numéro 3 et maintenez-la fermement en place durant toute l'opération.
Passez ensuite aux clignotants. Activez le clignotant gauche du véhicule et placez la pointe rouge sur le plot 1. Votre multimètre doit afficher une tension qui oscille entre 0 et 12V au rythme du relais. Faites la même chose sur le plot 4 pour le côté droit.
Terminez par les feux de position et les stops. Allumez les veilleuses et testez les plots 5 et 7. Demandez à un ami de presser la pédale de frein pour vérifier le plot 6.
Petite parenthèse. Lors du démontage de l'ancienne prise, vous tomberez parfois sur des fils aux couleurs exotiques ou sur les bidouillages d'un ancien propriétaire. Face à un faisceau hétéroclite, je vous conseille de consulter nos solutions pour réussir votre branchement 4 fils sur 3 fils : guide et schéma. Cela remettra l'installation aux normes sans risquer le moindre court-circuit.

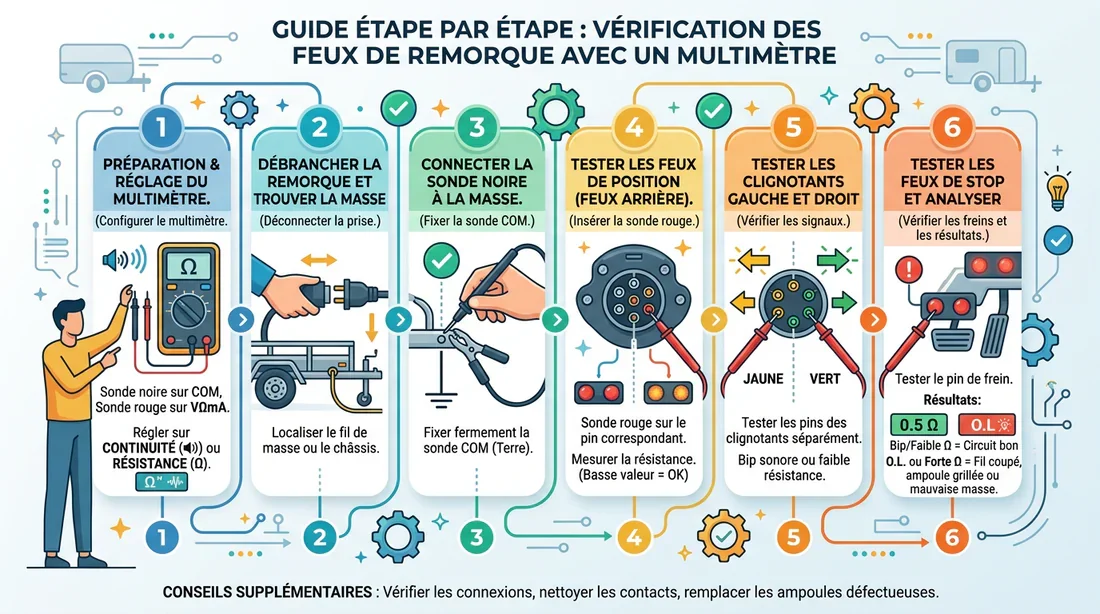

Étapes de test électrique pour remorque
Le protocole de test pour une prise 13 broches
La prise 13 broches équipe aujourd'hui la majorité des caravanes et des porte-vélos récents. Elle embarque beaucoup plus d'électronique. Beaucoup d'entre nous utilisent un adaptateur 7/13, mais attention, cela ajoute fréquemment une source de faux contacts potentiels.
La méthodologie reste identique aux 7 broches pour l'éclairage de base sur les plots 1 à 7. La vraie différence se joue sur la puissance. Vous devez prêter une attention toute particulière à l'alimentation permanente du plot 9, très utile pour le réfrigérateur de la caravane, ainsi qu'au plot 10 qui gère l'alimentation après contact.
Ne confondez pas les masses sur une 13 broches ! Le plot 3 gère la masse de la signalisation lumineuse. Le plot 13 gère spécifiquement la masse de l'équipement de puissance. Piquer la mauvaise masse faussera totalement votre diagnostic.
Les pannes que nous voyons le plus souvent cette année
Gagnez un temps fou en ciblant directement les coupables habituels. Voici les diagnostics que nous validons le plus souvent en atelier.
| Symptôme observé | Cause probable (La panne à vérifier) |
|---|---|
| Effet "Sapin de Noël" | Fil de masse sectionné ou broche 3 écrasée. |
| Faux contacts aléatoires | Oxydation des broches suite à une infiltration d'eau. |
| Une seule fonction est HS | L'ampoule est grillée (la cause la plus évidente souvent oubliée). |
| Plus rien ne s'allume du tout | Fusible d'attelage fondu dans le boîtier de servitude de la voiture. |
Un entretien préventif contre les faux contacts
Une panne de prise survient systématiquement la nuit, sous la pluie, au moment de partir en vacances. Pourtant, trois minutes d'entretien annuel garantissent des connexions parfaites sur le long terme.
Je vous déconseille de laisser votre prise nue face aux intempéries. Pulvérisez généreusement un spray nettoyant spécial contacts électriques à l'intérieur des broches. Cela chasse l'humidité et dissout les oxydations naissantes. Enduisez ensuite les fiches mâles et femelles d'une fine couche de graisse diélectrique. Ce produit repousse l'eau sans gêner la conductivité. Enfin, refermez toujours soigneusement le clapet à ressort de la prise et garez votre remorque avec un capuchon étanche sur sa fiche.
❓Foire Aux Questions (FAQ)
Pourquoi mes feux de remorque clignotent-ils faiblement ?
C'est le symptôme absolu d'un problème de masse ou d'un mauvais contact. Le courant n'arrive pas à repartir correctement vers le châssis du véhicule. Vérifiez la propreté du plot numéro 3 et assurez-vous que le fil de masse est fermement vissé sur la tôle de la remorque.
Dois-je démonter la prise pour la nettoyer ?
Non, un démontage complet s'avère inutile dans la majorité des cas. Un simple nettoyage de surface à l'aide d'une petite brosse couplé à un coup de bombe nettoyante pour contacts suffit amplement à restaurer le passage du courant.
Puis-je tester avec un tournevis testeur ?
Je vous le déconseille fortement. Les vieux tournevis testeurs à ampoule classique tirent trop de courant. Ils risquent de perturber ou d'endommager les circuits électroniques multiplexés des véhicules récents. Privilégiez systématiquement un multimètre numérique ou un testeur LED adapté.
Où se trouvent les fusibles de remorque sur la voiture ?
L'emplacement varie selon chaque constructeur. Si le faisceau a été monté en usine ou par un professionnel, le fusible dédié à l'attelage se cache généralement dans une trappe du coffre, souvent près de l'aile gauche, ou directement sous le volant dans le boîtier principal. Le manuel de votre voiture reste votre meilleur allié pour le débusquer.
Comment isoler la panne entre le véhicule et la remorque
Si le multimètre crache des valeurs totalement incohérentes, divisons le problème en deux grâce à un test croisé.
Branchez votre remorque sur le véhicule d'un voisin. Si les feux marchent parfaitement, le défaut se situe sur votre faisceau électrique ou votre prise d'attelage côté voiture.
À l'inverse, branchez une autre remorque sur votre voiture. Si l'éclairage de cette seconde remorque plante aussi, le diagnostic tombe. Votre véhicule pose problème.
Dans la grande majorité des comportements électriques aberrants, comme des veilleuses qui s'allument au freinage ou des clignotants faméliques, le coupable reste un défaut de masse. Ce phénomène de vases communicants ressemble beaucoup à ce que nous expliquons dans notre article sur la rupture de neutre en triphasé. Le principe physique ne change pas. Sans un chemin de retour parfaitement net, l'électricité prend des raccourcis chaotiques.
