Fabriquer une tondeuse pour quad fait maison : le guide DIY complet
Table des matières
Gérer un terrain de plusieurs hectares devient vite un casse-tête quand la végétation sauvage prend le dessus. Vous avez le quad, vous avez l'espace, mais les devis du matériel d'entretien vous freinent net. En 2026, l'achat d'un équipement neuf pour nettoyer de grandes parcelles dépasse allègrement la barre des 1500 euros. Franchement, ça pique. Pourtant, si vous touchez un peu à la mécanique et que vous possédez un atelier bien équipé, une alternative redoutable s'offre à vous. Concevez votre propre machine.
"Une tondeuse pour quad fait maison est un broyeur tracté construit sur mesure à l'aide d'un châssis en acier, d'un moteur thermique indépendant et d'un plateau de coupe. Sa fabrication exige des compétences en soudure et en mécanique, mais permet de réduire considérablement le budget par rapport à l'achat d'un modèle neuf.
Pourquoi fabriquer sa propre tondeuse tractée ?
Se lancer dans la création d'une faucheuse tractée sur mesure dépasse la simple question des économies. Vous garantissez surtout un équipement taillé pour les spécificités de votre terrain. La fabrication maison offre une liberté totale sur l'épaisseur des matériaux, la puissance de coupe et la géométrie de l'engin.
J'adore cette approche. Si vous avez l'âme d'un concepteur et que vous aimez gagner en autonomie, vous allez vite mordre à l'hameçon de l'auto-construction. C'est le même engouement qui pousse beaucoup d'entre nous à chercher comment trouver un plan de fabrication de fendeuse à bois pour étoffer son parc de machines.
Les chiffres parlent d'eux-mêmes. Voici un comparatif direct pour comprendre l'avantage du sur-mesure :
| Critères d'évaluation | Fabrication Maison (DIY) | Achat Neuf (Commerce) |
|---|---|---|
| Coût moyen estimé | 400€ à 800€ | 1500€ à plus de 3000€ |
| Niveau de personnalisation | Total (largeur, roues, déport) | Limité aux modèles standards |
| Épaisseur de l'acier | Sur mesure (souvent 4mm ou +) | Standard (souvent 2 à 3mm) |
| Réparabilité | Maximale (pièces standardisées) | Dépendante du SAV fabricant |

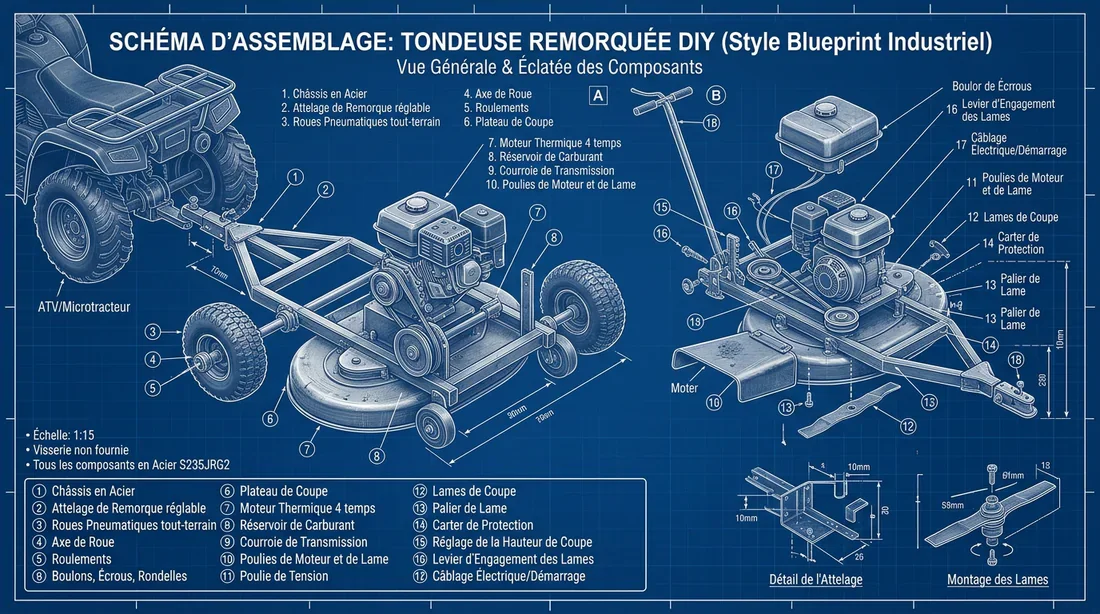

Plan de montage de la tondeuse
Matériel et outillage nécessaires pour le projet
Avant de disquer le premier bout de ferraille, préparez votre atelier. La robustesse de l'engin dépend directement de la qualité de vos assemblages.
L'outillage indispensable comprend un poste pour la soudure à l'arc. Un modèle MIG/MAG apportera d'ailleurs plus de régularité à vos cordons. Prévoyez aussi des meuleuses d'angle de 125 mm et 230 mm, équipées de disques à tronçonner et à ébarber. Une perceuse à colonne dotée de forets métaux de haute qualité fera la différence pour les perçages de précision. Gardez à portée de main un jeu complet de clés dynamométriques, cliquets, douilles, des serre-joints bien costauds et une équerre magnétique.
Du côté des matériaux et des pièces mécaniques, la liste de courses est précise. Partez sur des tubes en acier carré de 50x50 mm minimum et 3 mm d'épaisseur pour construire le châssis. Le carter réclame une tôle d'acier bien épaisse, idéalement du 3 ou 4 mm. Achetez une tête d'attelage remorque standard pour boule de 50 mm. Le cœur de la machine sera un moteur thermique 4 temps développant 10 à 15 chevaux, avec un arbre de sortie vertical. Complétez avec un kit de transmission comprenant courroies, poulies et un embrayage adapté. N'oubliez pas un palier de lame robuste, des lames de coupe articulées ou mulching, deux roues à pneus profil agraire montées sur moyeux et de bons supports antivibratoires en caoutchouc.

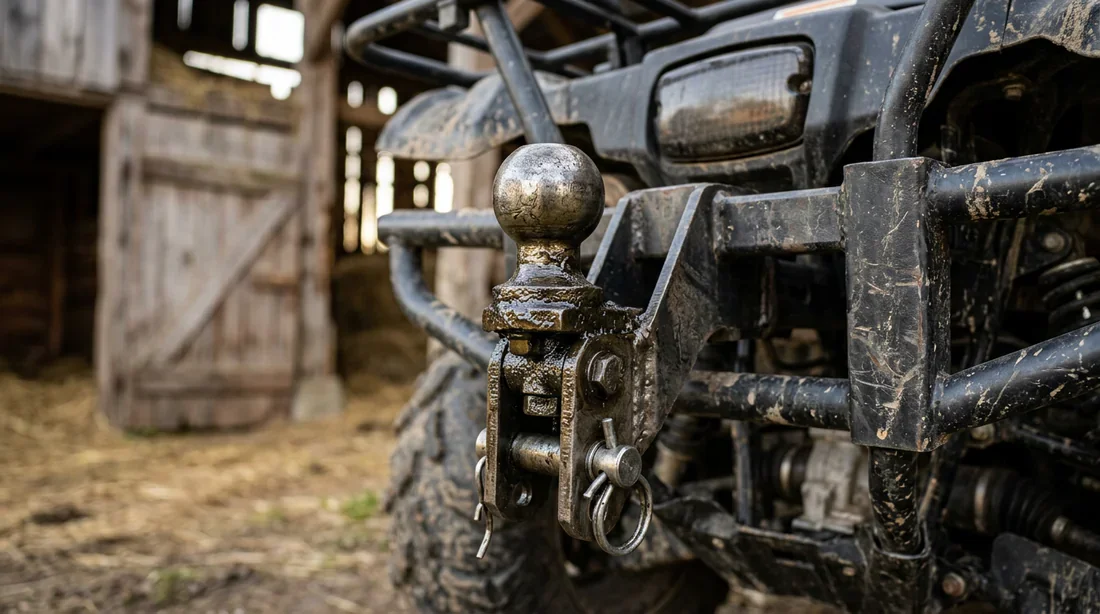

Fixation de l'attelage pour tondeuse
Les 5 étapes pour construire une tondeuse pour quad
La méthodologie ne pardonne aucun écart. Vous devez respecter une chronologie d'assemblage stricte pour garantir l'alignement mécanique et fuir ces fameuses vibrations qui détruisent tout à haut régime.
1. Soudure du châssis et de la flèche d'attelage
Le cadre tubulaire forme la colonne vertébrale de la machine. Découpez vos tubes carrés et pointez-les sur une surface parfaitement plane. C'est le seul moyen d'obtenir un équerrage digne de ce nom. Poussez l'intensité de votre poste, la soudure doit pénétrer l'acier en profondeur pour résister aux torsions imposées par les terrains bosselés.
Pensez intelligemment la flèche d'attelage. Intégrez un déport latéral réglable. Ce petit détail change tout au quotidien. Le quad ne couche pas les herbes hautes avant le passage des lames, et votre coupe reste impeccable. Fixez ensuite la tête d'attelage à l'extrémité de cette flèche, et n'hésitez pas à la blinder avec des goussets de renfort.
2. Choix et fixation du moteur thermique
Le positionnement du groupe motopropulseur dicte l'équilibre de l'ensemble. Placez le moteur exactement au centre de gravité du châssis, juste au-dessus de l'axe des roues. Vous allégerez considérablement le poids posé sur la boule du quad.
Percez la plaque de support aux bonnes cotes. Intercalez systématiquement des silentblocs entre le châssis et la base du moteur. Ces amortisseurs en caoutchouc absorbent les vibrations infernales du monocylindre. Ils sauveront vos soudures de la casse à long terme.
Fabrication artisanale du châssis
3. Conception du système de transmission
La fiabilité mécanique du projet se joue ici. Montez un embrayage centrifuge en direct sur l'arbre de sortie du moteur. C'est une sécurité absolue. Les lames restent parfaitement immobiles au ralenti et s'enclenchent uniquement sous l'action de l'accélérateur.
Reliez l'embrayage au palier de coupe avec une courroie trapézoïdale renforcée. Les modèles en Kevlar excellent dans ce domaine. Pensez à intégrer un galet tendeur réglable sur le châssis. Vous en aurez besoin pour compenser l'allongement inévitable de la courroie après quelques heures de travail.
4. Montage du plateau de coupe et des lames
Je suis intransigeant sur la sécurité de cette étape. Le carter de protection forme l'unique bouclier entre vos mollets et des débris catapultés à 200 km/h. Ne trichez pas. Utilisez une tôle d'acier d'au moins 3 ou 4 mm.
Boulonnez le palier de lame au centre du plateau avec de la visserie haute résistance. Passez ensuite aux outils de coupe. Les lames escamotables, type fléaux, sauvent des vies mécaniques si votre terrain cache des souches. Elles s'effacent lors d'un choc brutal. Vous évitez de tordre l'arbre du palier et de pulvériser la courroie. N'oubliez pas le frein filet fort sur chaque écrou avant de bloquer au couple.
5. Installation des roues avec hauteur réglable
Les roues stabilisent le broyeur et dictent la garde au sol. Deux écoles s'affrontent. Un montage sur les flancs élargit l'empattement et assoit la machine. Un positionnement à l'arrière du carter autorise un rasage millimétré le long des clôtures. À vous de choisir selon la configuration de votre propriété.
Fixez les axes de vos roues sur des chandelles à vis ou des crics de caravane modifiés. Ce système à manivelle autorise un réglage instantané de la hauteur de coupe au millimètre, sans jamais démonter les axes.
Sécurité et tests avant la première tonte
La machine est enfin sur roues. Ne tirez pas tout de suite sur le lanceur. Vous devez valider une série de points de contrôle. La violence mécanique d'un tel engin ne pardonne aucune erreur d'inattention.
Contrôlez d'abord l'intégralité de la visserie. Repassez un coup de clé dynamométrique sur tous les boulons. Soyez particulièrement maniaque avec les fixations du palier et du moteur.
Vérifiez ensuite la tension de la transmission. La courroie trapézoïdale doit s'enfoncer légèrement sous la pression du pouce, ni plus ni moins.
L'installation d'un coupe-circuit s'avère absolument non négociable. Tirez un câble d'arrêt d'urgence « coup de poing » ou un système à arrachement jusqu'au guidon du quad. Vous devez pouvoir couper le moteur instantanément sans vous retourner.
Enfin, couvrez-vous. Les tests en conditions réelles projettent énormément de cailloux. Portez des lunettes de sécurité couvrantes, un pantalon en toile épaisse et des chaussures renforcées, même assis sur la selle du quad.
Entretien de votre gyrobroyeur maison
J'insiste lourdement sur l'entretien. Un gyrobroyeur artisanal demande une attention clinique, parfois supérieure à celle d'une machine d'usine, pour encaisser les saisons sans broncher.
Sortez la pompe à graisse avant chaque grosse journée de tonte. Les roulements du palier et les axes de roues doivent déborder de lubrifiant frais. Gardez un œil critique sur l'affûtage des lames. L'équilibrage est primordial. Une lame qui vibre massacre un roulement neuf en quelques heures.
Le moteur réclame ses vidanges régulières. Soufflez le filtre à air très fréquemment. La poussière soulevée par le broyeur asphyxie les carburateurs à une vitesse folle.
Les ratés et les démarrages capricieux proviennent souvent de l'allumage. C'est une panne classique. Si vous pataugez avec ces réglages, allez jeter un œil à notre dossier sur le réglage de l'entrefer d'une bobine d'allumage Stihl. L'article traite d'une marque spécifique, mais la technique du jeu de cales s'applique à l'identique sur quasiment tous les blocs thermiques de motoculture.
❓Foire Aux Questions (FAQ)
Quel moteur choisir pour une tondeuse tractée par un quad ?
Un bloc 4 temps de 10 à 15 chevaux entraîne sans mal un plateau de coupe d'un mètre de large. L'architecture dépend de votre transmission. Un arbre vertical attaque directement le palier par le haut. Un arbre horizontal oblige à monter un renvoi d'angle. Un conseil personnel, fuyez les moteurs exotiques. Achetez une marque reconnue pour trouver vos pièces de rechange dans dix ans.
Est-ce qu'une tondeuse fait maison est légale sur la route ?
La réponse est non. Catégorique. Le bricolage artisanal ne passe ni par les mines ni par la case homologation CE. Vous n'avez pas le droit de poser une roue de cet engin sur la voie publique. Gardez votre machine à l'abri des regards, pour l'entretien exclusif de vos terrains privés et clos.
Combien coûte la fabrication d'un broyeur pour quad ?
Comptez un billet de 400 à 800 euros de matières premières si votre atelier est déjà équipé. La facture dégringole vite si vous chinez un moteur d'occasion et des chutes de tôle épaisse. L'achat de pièces 100% neuves gonflera la note, mais l'opération écrase littéralement les tarifs du neuf en magasin.
