Branchement d'un radiateur sur panneau solaire : le guide technique 2026
Table des matières
L'hiver approche. La perspective de voir la facture d'électricité flamber vous angoisse ? Je vous comprends. Vous avez investi dans des panneaux solaires, ou prévoyez de passer à l'acte, et vous cherchez une méthode fiable pour alimenter directement votre chauffage. Oublions les théories fumeuses et les forums remplis d'approximations parfois dangereuses.
Nous allons voir ensemble les schémas de câblage concrets et les règles de dimensionnement mathématiques pour réussir votre installation en toute sécurité.
"Pour réaliser le branchement d'un radiateur sur un panneau solaire photovoltaïque, reliez d'abord les panneaux à un onduleur pour convertir le courant continu en alternatif. Connectez ensuite l'onduleur au tableau électrique principal. Reliez enfin le radiateur à un disjoncteur dédié (20A pour 4500W), en respectant la norme NF C 15-100.
Faut-il choisir le solaire photovoltaïque ou thermique pour se chauffer ?
Je tranche le débat d'entrée de jeu. En 2026, l'installation d'un système photovoltaïque couplé à des radiateurs électriques reste la solution la plus pertinente. Le solaire thermique nécessite un circuit d'eau complexe, un réseau de tuyauterie lourd et un entretien rigoureux.
Le photovoltaïque brille par sa simplicité. Vous tirez des câbles électriques, vous raccordez vos équipements au tableau et vous pilotez votre autoconsommation au doigt et à l'œil.
Si vous avez de bonnes bases en bricolage, raccorder un émetteur de chaleur électrique sur votre installation solaire existante se plie en une demi-journée. Pas besoin de souder du cuivre ni de purger le moindre fluide caloporteur.

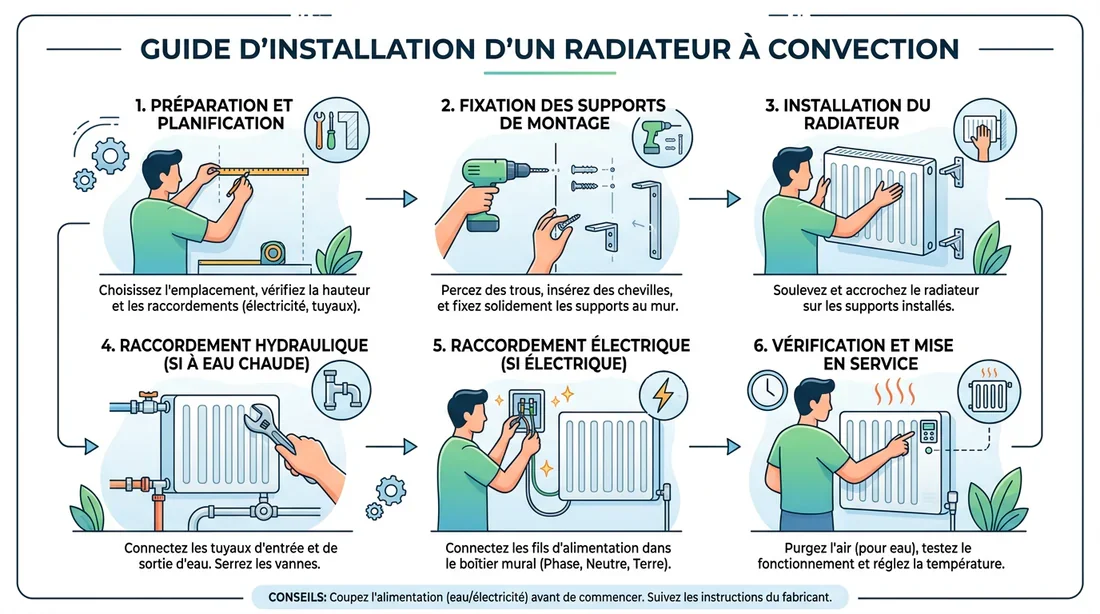

Guide étape par étape de pose de radiateur
Dimensionnement : la règle de calcul pour votre radiateur
Avant de dénuder le moindre fil, penchons-nous sur le kilowatt-crête (kWc). Cette unité indique la puissance maximale que vos panneaux délivrent sous un soleil parfait.
Le rapport entre la puissance du panneau et celle du radiateur doit anticiper les pertes hivernales. En plein mois de décembre, le rendement dégringole souvent à 30 % de la capacité nominale. Il faut donc surdimensionner votre champ solaire pour espérer chauffer correctement.
Voici la règle mathématique stricte pour des panneaux standards de 500Wc. Le tableau ci-dessous indique le nombre de modules requis pour absorber la charge d'un radiateur en plein hiver, bien au-delà de votre talon de consommation habituel.
| Puissance du radiateur | Production réelle estimée (Hiver) | Nombre de panneaux (500Wc) nécessaires |
|---|---|---|
| 1000 W | 150 W par panneau | 7 panneaux |
| 1500 W | 150 W par panneau | 10 panneaux |
| 2000 W | 150 W par panneau | 14 panneaux |

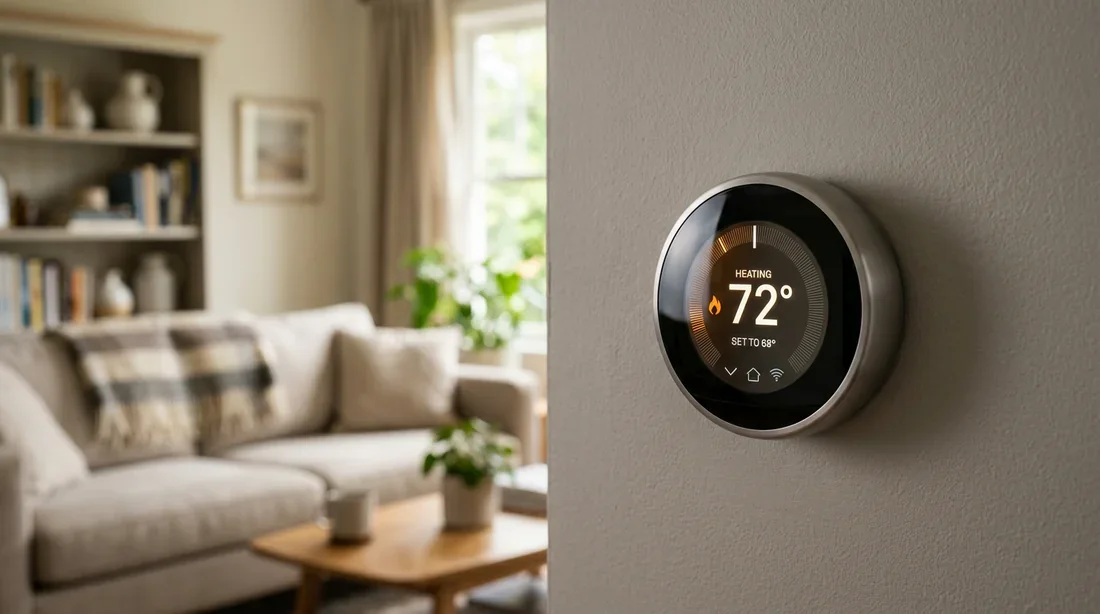

Optimisation de la température avec un thermostat connecté
Les 4 étapes de branchement électrique (norme NF C 15-100)
Règle absolue. On ne branche absolument jamais un appareil chauffant « en direct » sur un module solaire. Tout le flux d'énergie transite obligatoirement par le tableau de répartition principal.
Votre vie et l'intégrité de votre logement en dépendent. Avant de faire quoi que ce soit, coupez l'alimentation générale de la maison via le disjoncteur d'abonné.
Les directives de la norme NF C 15-100 pour l'année 2026 exigent un respect scrupuleux des calibres et des sections de câbles. Suivez ces quatre étapes à la lettre.
Étape 1 : raccordement des panneaux à l'onduleur
Vos modules solaires produisent d'abord du courant continu (DC). L'ensemble de votre réseau domestique et vos radiateurs tournent exclusivement en courant alternatif (AC).
La conversion représente la première étape vitale. Reliez les câbles solaires (pôles positif et négatif) aux entrées de votre onduleur centralisé. Si vous optez pour un système à micro-onduleur, cette conversion s'effectue directement sous chaque panneau sur votre toit.
Étape 2 : injection dans le tableau électrique principal
Le courant alternatif fraîchement converti descend vers votre logement. Il traverse ensuite le coffret AC/DC, un organe de protection obligatoire abritant des parafoudres et des sectionneurs.
Depuis ce coffret de sécurité, raccordez les fils de phase et de neutre sur les borniers d'alimentation de votre tableau électrique principal. Votre maison tourne désormais à l'énergie solaire.
Étape 3 : installation du disjoncteur divisionnaire
Chaque circuit de chauffage exige une ligne dédiée et protégée. Sur un rail DIN libre de votre tableau, installez un disjoncteur divisionnaire adapté à la puissance cumulée de vos appareils.
Les normes 2026 imposent des calibres précis. Prévoyez un disjoncteur 10A pour 2250W, 16A pour 3500W, ou 20A pour 4500W. La ligne requiert obligatoirement une section de câble 2.5 mm².
Avant de tirer vos câbles depuis le tableau, vérifiez la hauteur idéale pour une prise de radiateur selon les dernières réglementations.
Étape 4 : câblage du radiateur et gestion du fil pilote
Au mur, la sortie de câble laisse apparaître plusieurs conducteurs. Reliez la phase (fil marron ou rouge) et le neutre (fil bleu) aux bornes correspondantes de votre appareil de chauffage. Connectez ensuite la terre (vert/jaune) si votre équipement appartient à la Classe 1.
Vous tomberez sûrement sur un fil pilote (souvent noir). S'il n'est relié à aucun gestionnaire d'énergie mural, isolez-le absolument avec une borne automatique de type Wago pour sécuriser l'installation.
Si les branchements dans la boîte d'encastrement vous donnent des sueurs froides, consultez notre guide de sécurité 2026 sur le branchement 4 fils sur 3 fils pour éviter le court-circuit.
Le choix du radiateur : pourquoi fuir les convecteurs ?
Branchez un simple « grille-pain » sur votre installation solaire et vous ruinerez tous vos efforts d'optimisation. Le convecteur classique chauffe l'air brutalement. Il s'éteint ensuite et dissipe la chaleur en quelques minutes à peine.
En autoconsommation, vous produisez massivement entre 11h et 15h. Le hic ? Votre besoin de confort culmine le soir, quand le soleil disparaît. L'enjeu consiste donc à stocker cette énergie gratuite.
Un appareil à forte inertie thermique (à fluide caloporteur ou à cœur de chauffe sec) s'avère indispensable. Il va emmagasiner les calories générées par vos panneaux l'après-midi pour les restituer lentement tout au long de la soirée.
Optez toujours pour un cœur de chauffe en fonte ou en stéatite. Ces matériaux offrent la meilleure capacité de rétention calorifique du marché face aux coupures cycliques d'une production solaire.
Étude de cas : l'obligation absolue du routeur solaire
Imaginez une belle journée de janvier. Vos panneaux produisent 2000W à midi. Votre frigo et votre box internet consomment 300W. Sans système intelligent, les 1700W restants partent gratuitement sur le réseau public. Et le soir venu, vous payez l'électricité au prix fort pour vous chauffer. C'est franchement absurde.
Le routeur solaire domotique change la donne. Ce boîtier intelligent, installé dans votre tableau, scrute votre compteur en temps réel. Dès qu'il détecte un excédent de production, il bloque l'exportation vers le réseau public.
Le routeur redirige instantanément chaque watt de surplus vers votre radiateur à inertie. Les résultats sont bluffants. Cette technologie génère jusqu'à 60 % d'économies supplémentaires par rapport à un branchement classique. Vous transformez votre appareil chauffant en véritable batterie thermique.
❓Foire Aux Questions (FAQ)
Peut-on brancher un radiateur directement sur un panneau solaire ?
Non. Jamais. Le passage par un onduleur pour convertir le courant continu en alternatif reste une obligation absolue. Vous devez ensuite transiter par le tableau électrique pour des raisons évidentes de sécurité. Un branchement direct provoquerait la destruction immédiate de l'appareil et un risque d'incendie majeur.
Est-ce que le chauffage solaire fonctionne en hiver ?
Oui. Le photovoltaïque fonctionne avec la lumière, pas avec la chaleur. Les panneaux produisent même sous des températures négatives. Le rendement chute toutefois logiquement à cause des journées plus courtes et de l'inclinaison très basse du soleil.
Qu'est-ce qu'un routeur solaire pour radiateur ?
C'est un boîtier intelligent qui dévie l'électricité non consommée vers le radiateur plutôt que de l'injecter sur le réseau public. Il analyse la production et la consommation en temps réel pour lisser la charge thermique de votre logement.
