Ma pompe immergée fait disjoncter : 4 causes et solutions
Table des matières
Plus d'eau au robinet et un tableau électrique qui refuse de s'armer. La combinaison parfaite pour faire grimper votre niveau de stress en flèche. Avant d'imaginer le pire pour votre portefeuille, rassurez-vous. Une pompe de puits ou de forage qui coupe le courant ne signe pas forcément l'arrêt de mort du moteur. La véritable clé d'un dépannage rapide se trouve directement sous vos yeux. Il suffit d'observer la réaction exacte de votre coffret électrique. Et croyez-moi, quand ma pompe immergée fait disjoncter mon compteur, je regarde d'abord le tableau avant de sortir le treuil.
"Une pompe immergée fait disjoncter votre compteur pour trois raisons principales : un défaut d'isolement causé par une infiltration d'eau qui déclenche le différentiel 30mA, un court-circuit sur le câble d'alimentation, ou un moteur bloqué par le sable qui crée une surcharge. Pour diagnostiquer l'origine, débranchez la pompe et testez l'étanchéité des raccords électriques.
Sécurité : identifier le type de disjoncteur qui a sauté
Avant même de songer à manipuler des câbles humides, interrogez votre tableau électrique. Il détient la réponse à votre panne. Le réseau domestique protège différemment les personnes et le matériel. Confondre ces éléments reste une erreur technique majeure qui vous fera perdre un temps précieux.
Les normes électriques exigent un calibrage millimétré pour les installations extérieures. Le principe s'applique à toutes les grosses machineries. Comprendre quel disjoncteur pour pompe à chaleur 16 kw ou pour une pompe de forage constitue la base absolue pour analyser un problème. La courbe de votre appareillage détermine directement la cause de la coupure.
Voici comment lire votre tableau en un clin d'œil :
| Ce qui a sauté | Signification et cause probable |
|---|---|
| L'interrupteur différentiel 30mA | Il protège de l'eau et des fuites. Le courant s'échappe vers la terre à cause d'un défaut d'isolement classique, souvent lié à l'humidité ou à un joint percé. |
| Le disjoncteur divisionnaire | Il protège des blocages et surchauffes. Le moteur force trop ou les fils se touchent, provoquant une surintensité ou un court-circuit franc. |
| Le disjoncteur général | Il coupe tout suite à un court-circuit massif ou un dépassement de la puissance souscrite de votre abonnement au démarrage de la pompe. |

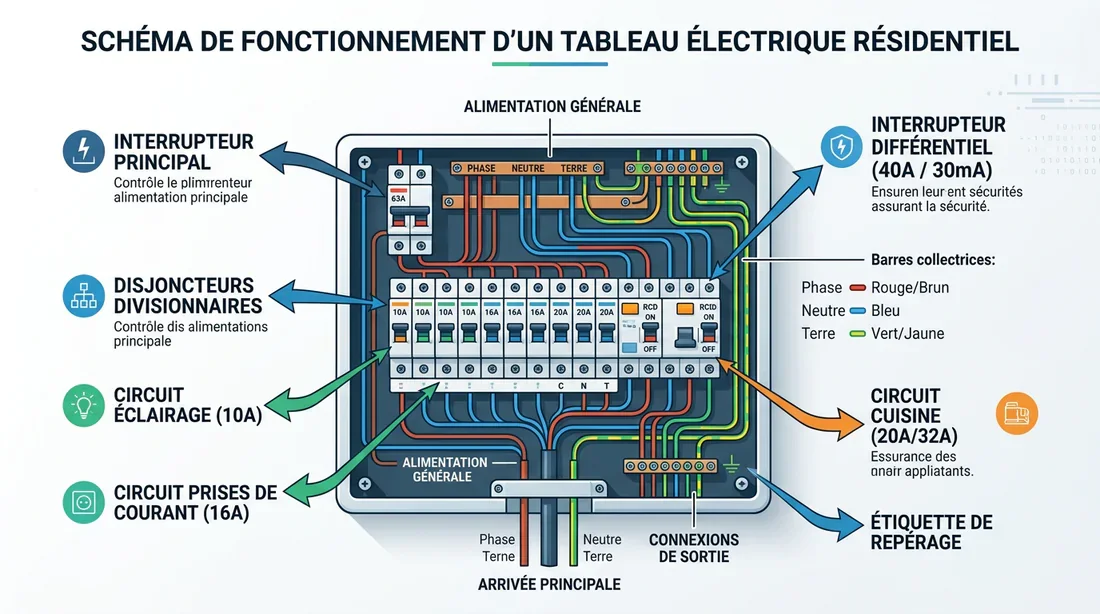

Composants d'un tableau électrique
Les 4 causes d'une pompe immergée qui fait sauter le courant
Maintenant que vous avez identifié l'organe de sécurité déclenché, la cause de votre problème se cache obligatoirement parmi les quatre scénarios suivants.
1. Infiltration d'eau et défaut d'isolement
Voici la panne la plus redoutée et malheureusement la plus fréquente. Les fabricants conçoivent les pompes de forage avec une étanchéité IP68 stricte pour résister à la pression sous-marine. Mais avec les années, les joints toriques sèchent ou s'écrasent.
Dès que l'eau pénètre la carcasse en inox, elle touche les bobinages en cuivre du stator. L'électricité fuit alors vers l'eau du puits, naturellement reliée à la terre. Votre interrupteur différentiel 30mA détecte cette anomalie instantanément. Il coupe le courant pour vous sauver la vie. Face à un défaut d'isolement interne au bloc moteur, la sanction tombe souvent. Le matériel est bon pour la casse.
2. Câble d'alimentation endommagé ou sectionné
À chaque démarrage, le moteur subit un couple de torsion violent. La pompe sursaute légèrement dans son tubage. Sans une fixation ferme au tuyau de refoulement par des colliers de serrage, le câble frottera contre les parois abrasives de la roche ou du PVC.
La gaine protectrice se lime lentement. Les conducteurs finissent à nu. Lorsqu'ils se touchent sous l'eau, ils provoquent un court-circuit immédiat.
3. Blocage mécanique du moteur (sable ou boue)
Un puits mal tubé ou un pompage excessif de la nappe entraîne inévitablement l'aspiration de sable. Ces fines particules s'insinuent entre les turbines en polycarbonate. Elles finissent par bloquer complètement la mécanique.
L'électricité arrive au moteur mais l'axe refuse de tourner. Le moteur force, surchauffe et appelle une quantité d'énergie anordale. Le disjoncteur magnéto-thermique détecte cette surintensité brutale et s'abaisse pour empêcher un incendie.
Test de tension sur un disjoncteur
4. Boîtier de démarrage et condensateur grillé
Dieu merci, toutes les pannes ne se cachent pas à 50 mètres de profondeur. Beaucoup de pompes monophasées fonctionnent avec un boîtier de contrôle externe placé en surface. À l'intérieur loge le condensateur permanent. Cette petite pièce cylindrique donne l'impulsion de départ au moteur.
Ce composant redoute les orages et les variations de tension. S'il claque, il se met en court-circuit. Franchement, considérez cela comme la meilleure nouvelle de votre journée. Le diagnostic saute aux yeux en ouvrant le boîtier de raccordement et la réparation ne coûte presque rien.
Le protocole de test au multimètre (méthode 2026)
L'inspection visuelle a ses limites. Pour valider votre diagnostic sans l'ombre d'un doute, passez aux mesures électriques. Ne prenez aucun risque avec cela, l'eau et l'électricité ne laissent pas de seconde chance.
Rassemblez vos outils de diagnostic :
-
Un multimètre réglé sur la fonction ohmmètre.
-
Un tournevis isolé 1000V.
-
Une pince ampèremétrique (optionnelle pour tester le blocage moteur).
Soyez attentif aux bruits de votre installation. Tout comme détaillé dans notre analyse d'untélérupteur qui fait du bruit, un grésillement ou un claquement sec dans le coffret électrique juste avant la coupure signale souvent une connectique desserrée au niveau des dominos ou du contacteur.
Voici la procédure stricte pour tester votre équipement :
- Coupez l'alimentation générale au tableau de répartition.
- Débranchez physiquement les fils de la pompe de leur boîtier ou de la prise murale.
- Sortez la pompe du puits si elle repose à une profondeur gérable. J'insiste sur ce point, le contrôle visuel du câble sauve souvent la mise.
- Réglez votre multimètre sur Ohm (symbole Ω) ou sur le test de continuité (le mode qui émet un bip sonore).
- Placez la pointe rouge sur le fil de Phase (marron ou noir) et la pointe noire sur le fil de Terre (vert/jaune).
- Observez l'écran. Si le multimètre affiche une valeur ou sonne, le courant passe entre la phase et la carcasse. Vous tenez votre défaut d'isolement avéré. Le moteur a pris l'eau. Si l'écran affiche « 1 » ou « OL » (Open Loop), l'isolement reste bon. Le problème provient sûrement d'un blocage mécanique ou du condensateur.
Faut-il réparer ou remplacer la pompe de puits ?
Jeter une pompe de plusieurs centaines d'euros donne toujours des sueurs froides. Voici un tableau d'aide à la décision basé sur nos retours de terrain. L'objectif ? Optimiser votre budget de dépannage sans vous acharner sur du matériel mort.
| Diagnostic validé | Solution et rentabilité | Décision financière |
|---|---|---|
| Condensateur de surface gonflé ou grillé | Le remplacement de la pièce coûte entre 15 et 30€. L'opération se fait soi-même en 5 minutes. | Réparation hautement rentable. |
| Câble abîmé près de la surface | Le raccordement étanche via un manchon thermorétractable avec résine IP68 coûte environ 40€. | Réparation recommandée. |
| Turbines bloquées par le sable | Il faut démonter entièrement la partie hydraulique, nettoyer à l'eau claire et changer les entretoises. | Réparation possible si vous maîtrisez le bricolage. |
| Défaut d'isolement interne (moteur noyé) | L'eau a détruit les bobinages. Un rebobinage coûte plus cher qu'un équipement neuf. | Remplacement obligatoire. |
❓Foire Aux Questions (FAQ)
Peut-on tester une pompe immergée hors de l'eau ?
Oui, mais le test à sec ne doit durer que deux ou trois secondes au maximum. Vous aurez juste le temps de vérifier si le moteur se lance. Au-delà, la garniture mécanique brûlera par friction. Elle exige une immersion totale pour bénéficier du refroidissement et de la lubrification de l'eau du puits.
Pourquoi ma pompe disjoncte uniquement quand il pleut ?
Cherchez l'erreur en surface. Le problème vient rarement de la pompe située au fond du forage. Les coupures par temps de pluie accusent directement vos éléments extérieurs. Le boîtier de raccordement, la tête de puits ou une prise mal abritée prennent l'eau. Cela provoque un défaut d'étanchéité ponctuel sur vos connexions.
Quel est le prix moyen pour remplacer un condensateur ?
Le coût d'un condensateur de démarrage ou permanent varie de 15€ à 30€ selon sa capacité en microfarads (µF). Cette réparation s'avère extrêmement rentable. Elle sauve des milliers de pompes chaque année, à condition de vérifier que le moteur n'a subi aucun dommage collatéral.
