Pompe de relevage qui disjoncte : diagnostic, test et réparation
Table des matières
Le niveau de la cuve monte dangereusement et le silence de votre installation vous inquiète. Vous courez vers le tableau électrique, vous remontez le levier abaissé, et une fraction de seconde plus tard, le courant coupe à nouveau. Face à une station muette, l'inondation du sous-sol devient une menace imminente. L'urgence vous pousse souvent à vouloir sortir immédiatement l'appareil de son puits boueux. C'est une erreur de méthode. L'origine exacte de votre panne électrique s'affiche déjà devant vous, directement sur les modules de votre tableau. Il suffit d'apprendre à déchiffrer ce signal pour isoler le composant défaillant.
"Une pompe de relevage disjoncte généralement pour deux raisons : un blocage mécanique de la turbine provoquant une surintensité, ou un défaut d'isolement lié à une infiltration d'eau. Le diagnostic exige d'inspecter le flotteur, de nettoyer la pompe, puis de tester le moteur au multimètre hors tension.
Ce qui saute au tableau électrique donne la solution (Le pré-diagnostic)
Quand une installation électrique refuse de démarrer, l'analyse commence loin de l'eau. Votre tableau de répartition domestique possède deux niveaux de protection distincts. Comprendre lequel vient de réagir vous fait gagner un temps précieux et oriente immédiatement votre dépannage vers la mécanique ou vers l'étanchéité.
Regardez attentivement la rangée concernée. Si le disjoncteur différentiel 30 mA placé en tête de ligne est abaissé, votre circuit présente une fuite de courant vers la carcasse métallique ou vers l'eau environnante. Ce module agit comme un bouclier pour protéger les personnes d'une électrocution. À l'inverse, si seul le petit levier spécifique à la pompe s'est déclenché, vous faites face à une surcharge électrique pure. Le moteur réclame soudainement plus d'énergie que le câblage ne peut en supporter.
Ne réarmez jamais plusieurs fois de suite un disjoncteur qui saute immédiatement. Vous risquez de faire fondre définitivement le vernis protecteur du bobinage interne du moteur.
Le différentiel saute : le défaut d'isolement
La chute du grand interrupteur différentiel indique une perte d'étanchéité sévère. L'électricité a trouvé un chemin imprévu en dehors de son circuit normal. Dès que quelques milliampères s'échappent, le système redirige cette anomalie vers la mise à la terre et coupe instantanément toute l'alimentation.
Ce symptôme porte un nom technique précis : le défaut d'isolement. La cause principale reste l'infiltration d'eau directement dans le bloc moteur. Avec les années, la garniture mécanique située sur l'axe de rotation s'use à cause des frottements répétés. Les joints toriques sèchent et perdent leur souplesse. Parfois, c'est le câble d'alimentation principal qui devient poreux et laisse l'humidité glisser le long de ses fils de cuivre jusqu'au cœur de l'appareil.
C'est là que le diagnostic devient cruel. Sur une pompe comme la Semisom 290, une infiltration d'eau interne rend souvent l'équipement économiquement irréparable. Reconstruire le bobinage noyé et remplacer l'intégralité des joints de presse-étoupe coûte plus cher que l'achat d'un groupe de pompage neuf.
Le disjoncteur divisionnaire saute : la surcharge mécanique
Lorsque le différentiel principal reste enclenché mais que le petit module divisionnaire bascule, le diagnostic change du tout au tout. Le moteur force de manière anormale. Il n'y a pas de fuite électrique, mais une résistance physique ou un composant de lancement défectueux qui fait grimper l'ampérage en flèche.
L'obstruction de la turbine
Une installation traitant des eaux usées ou des eaux chargées subit un assaut constant de matières solides. Le blocage de la roue située à la base de l'appareil représente la panne la plus classique. Vous entendez alors le moteur ronronner fortement sans qu'aucun liquide ne soit évacué.
L'accumulation de corps étrangers finit par former un bouchon rigide. Des amas de « lingettes » prétendument biodégradables, des paquets de graisses solidifiées, des graviers ou du sable s'enroulent autour de l'axe central. La turbine bloquée ne peut plus tourner librement. Le moteur lutte contre cette entrave, sa température monte en quelques secondes, et l'appel de courant massif finit par faire sauter la protection thermique du tableau.

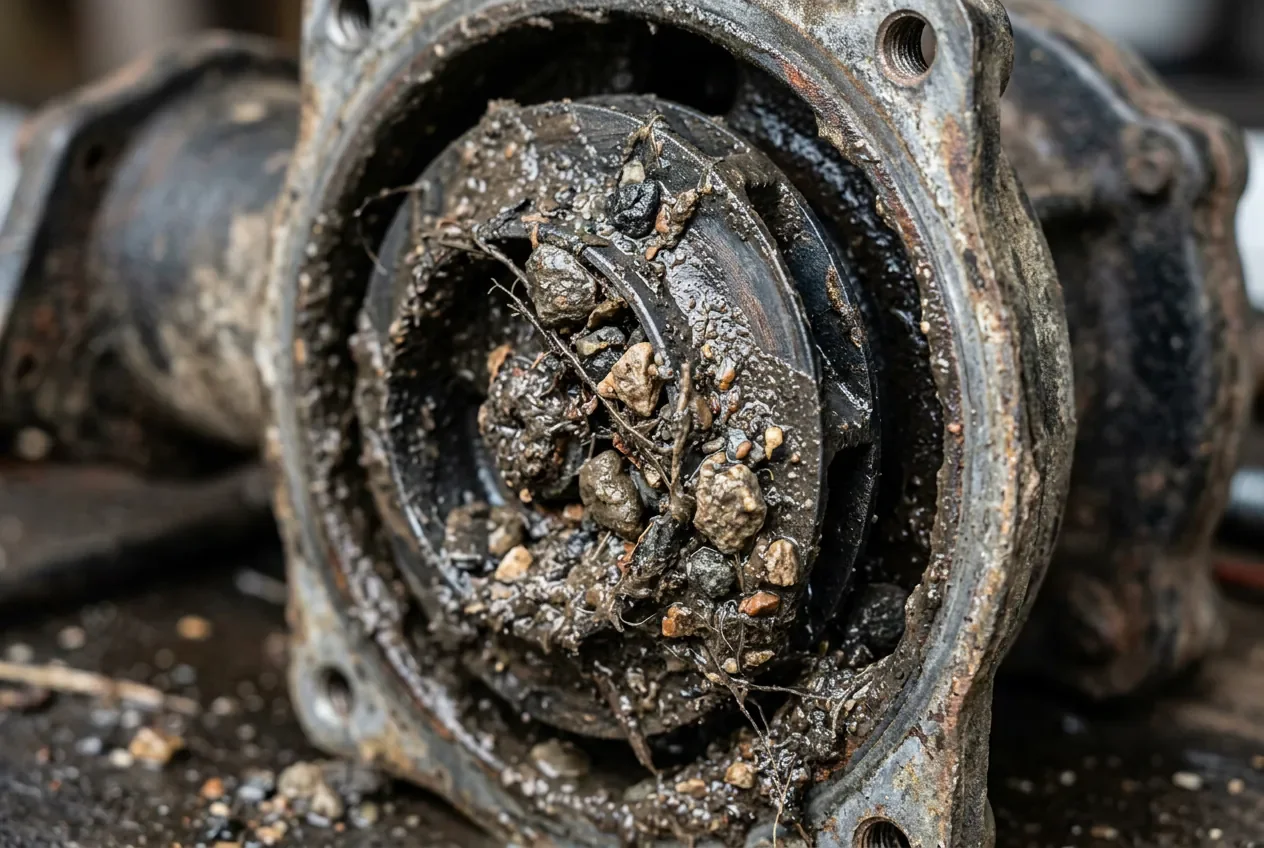

Obstruction de la turbine de pompe
Le problème du flotteur et la marche à sec
Le capteur de niveau commande les cycles d'allumage et d'extinction de votre station de relevage. Ce composant flottant peut facilement se coincer le long de la paroi de la cuve ou être entravé par des résidus filandreux. S'il reste bloqué en position haute, la carte électronique reçoit l'ordre continu de vider un réservoir déjà vide.
Ce dérèglement provoque une marche à sec destructrice. Les pompes submersibles utilisent le liquide environnant pour dissiper la chaleur générée par leur fonctionnement. Sans cette enveloppe d'eau refroidissante, la carcasse surchauffe rapidement. Les éléments internes se dilatent, le frottement augmente, et le système finit par disjoncter pour éviter un incendie.
Le condensateur de démarrage HS
Parfois, la volute est parfaitement propre et l'axe tourne sans la moindre résistance sous la main. Pourtant, dès la mise sous tension, le moteur émet un grognement sourd puis la ligne se coupe. Cette situation signale la mort du condensateur.
Ce petit cylindre en plastique emmagasine de l'énergie pour fournir une impulsion puissante lors des premières fractions de seconde du cycle. Sans lui, le rotor lourd refuse de se lancer. Une surtension électrique subite suffit souvent à faire gonfler ou éclater ce composant fragile. Le remplacer nécessite peu d'outillage et coûte une fraction minime du prix d'un équipement complet.
Protocole de test pour identifier la panne en sécurité
Passer du simple constat à la certitude technique demande de la méthode. Vous devez extraire la pompe de son environnement humide et vérifier méthodiquement chaque point de défaillance possible sans prendre de risques.
Étape 1 : La mise hors tension absolue
Débranchez physiquement la fiche mâle de la prise de courant murale. Si l'installation est raccordée en direct dans une boîte de dérivation, coupez le disjoncteur général de la maison. Sortez l'appareil du puisard en tirant uniquement sur sa poignée ou sur sa chaîne en acier inoxydable. Ne vous servez jamais du fil électrique pour soulever ce poids mort.
Étape 2 : Le contrôle manuel de la rotation
Posez la base de la machine sur une surface plane et dégagée. Inspectez visuellement l'orifice d'aspiration inférieur. Glissez un grand tournevis plat entre les ailettes de la roue et tentez de la faire pivoter manuellement. Vous sentirez rapidement si le mouvement est fluide. Une résistance magnétique légère et régulière est normale. Si l'ensemble refuse de bouger, attaquez le nettoyage au jet d'eau pour libérer les débris enchevêtrés.
Étape 3 : La mesure des valeurs électriques
Si la mécanique est libre, le défaut se cache dans le circuit de cuivre. Prenez votre ohmmètre / multimètre réglé sur la plage de mesure de résistance maximale. Placez une pointe de touche sur la broche centrale de terre de la prise, et la seconde pointe sur la broche de la phase ou du neutre.
Vous cherchez à valider l'intégrité de la barrière étanche interne :
- Une valeur de test affichant le symbole de l'infini confirme une isolation parfaite.
- Une valeur numérique très basse, souvent proche de 0 ou 7 Ohms, signe l'arrêt de mort du moteur par infiltration d'eau.
| Symptôme au tableau électrique | Cause probable identifiée | Action ou test à réaliser |
|---|---|---|
| Le différentiel 30 mA coupe instantanément | Fuite d'eau interne (défaut d'isolement) | Mesurer la résistance entre phase et terre au multimètre |
| Le disjoncteur divisionnaire coupe au démarrage | Turbine physiquement bloquée par des débris | Sortir la pompe et tourner l'hélice manuellement |
| Le disjoncteur coupe après quelques minutes | Surchauffe due à une marche à vide continue | Vérifier que le flotteur redescend librement |
| Le moteur grogne puis le disjoncteur saute | Condensateur de démarrage hors service | Remplacer le condensateur défectueux |

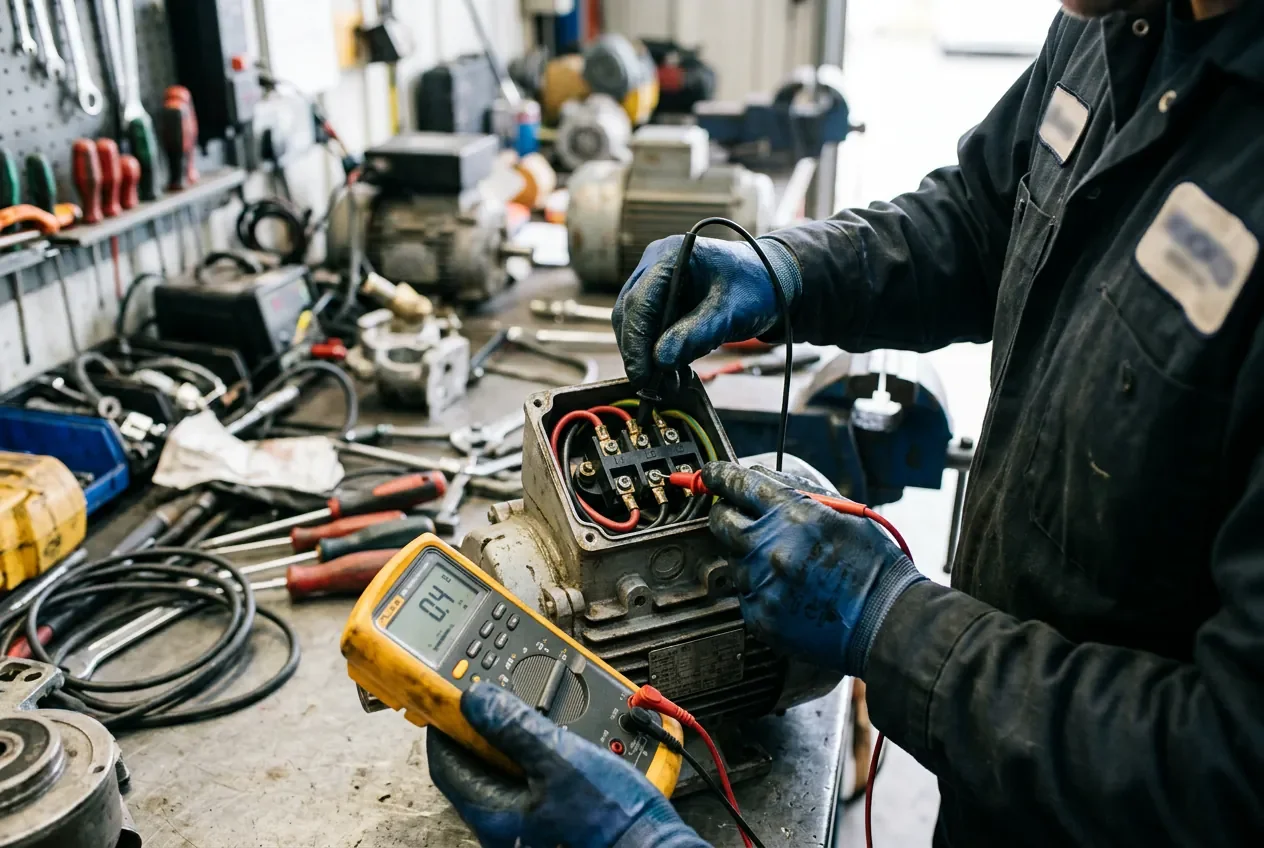

Test électrique de la pompe
Entretien préventif : comment éviter de racheter une pompe
Votre cuve d'assainissement n'est pas une poubelle magique capable de broyer n'importe quel déchet domestique. Préserver le cœur de votre réseau d'évacuation implique une discipline stricte sur les éléments que vous jetez dans vos toilettes ou vos éviers. Les lingettes nettoyantes, les tampons, les cotons-tiges et les huiles de friture figées forment une pâte abrasive et indéchirable qui détruit les meilleurs équipements du marché.
La longévité de votre moteur dépend directement de vos routines de nettoyage régulières. Vous devez planifier un récurage complet à haute pression des parois, du fond de cuve et du contacteur de niveau 1 fois/an pour une maison individuelle classique. Si votre fosse reçoit les fluides de plusieurs appartements, vous devrez augmenter la cadence de ce lavage intégral à 2 fois/an pour du collectif.
Lors de cet entretien minutieux, remplissez l'enceinte de plusieurs dizaines de litres d'eau claire. Ce rinçage final élimine les boues résiduelles acides qui attaquent lentement les joints d'étanchéité de la carcasse en fonte ou en plastique.
L'analyse de votre tableau de bord domestique vous oriente de façon chirurgicale vers l'origine de votre panne. Faire la différence entre une fuite à la terre et un blocage physique vous dispense de démonter inutilement des tuyaux pleins de boue. Vous possédez désormais la grille de lecture pour interpréter les symptômes électriques de votre cuve. Prenez dès maintenant vos outils de mesure et une paire de gants isolants. Quel chiffre exact votre écran de multimètre s'apprête-t-il à afficher entre la phase et la broche de protection ?
❓Foire Aux Questions (FAQ)
Pourquoi ma pompe de relevage fait-elle sauter le compteur seulement quand elle démarre ?
L'arrachement d'un rotor à l'arrêt demande une énergie considérable. Ce pic d'intensité transitoire sollicite massivement la ligne électrique. Si votre tableau comporte un disjoncteur classique inadapté aux moteurs, ou si votre condensateur faiblit et peine à donner l'impulsion initiale, le courant appelé dépasse brièvement la limite autorisée et déclenche la sécurité.
Comment savoir si ma pompe immergée est définitivement morte ?
Le verdict final s'établit avec des pointes de mesure, pas avec les yeux. Si votre multimètre prouve un franc passage de courant entre la phase électrique et le corps métallique de l'appareil, l'eau a corrodé le bobinage. Sur un bloc immergé monobloc compact, l'ouverture, le séchage, le rebobinage et le changement de toutes les garnitures dépassent allègrement le prix d'un produit neuf sous garantie.
Puis-je couper la terre de ma pompe pour qu'elle arrête de disjoncter ?
Cette pratique est une violation gravissime des règles de sécurité. Débrancher le fil vert et jaune neutralise l'interrupteur différentiel. Sans cette échappatoire, le courant issu de la fuite interne va charger électriquement tout le volume d'eau de votre regard et remonter le long de vos canalisations humides. Le moindre contact physique avec cette eau sous tension provoque une électrocution mortelle.
