Vous vous apprêtez à couler une dalle ou des fondations. Une angoisse légitime vous tenaille. Le poids colossal du ciment va-t-il faire éclater vos évacuations toutes neuves ? Je vois trop souvent cette erreur sur les chantiers. Une malfaçon à cette étape finit littéralement gravée dans la pierre. La moindre réparation future exige alors de sortir le marteau-piqueur. Nous allons voir ensemble les méthodes exactes et les règles de l'art pour sécuriser vos canalisations bien avant l'arrivée de la toupie.
"Pour protéger un tuyau PVC dans le béton, il est strictement interdit de le couler directement. Vous devez obligatoirement l'insérer dans un fourreau annelé, appelé gaine TPC. Ce conduit absorbe la dilatation thermique du plastique et empêche tout écrasement sous le poids de la dalle, conformément aux normes de plomberie actuelles.
Pourquoi le béton direct détruit vos tuyaux en PVC
Noyé directement dans la matière brute, un tube en plastique ne survit tout simplement pas. La physique reprend toujours ses droits. Observez la dilatation thermique à l'œuvre. Quand vous faites couler de l'eau chaude, le plastique réagit, s'allonge et s'élargit. S'il se trouve prisonnier d'une gangue totalement rigide, il finit inévitablement par se fissurer sous sa propre contrainte.
Ajoutez à cela la pression mécanique. Lorsqu'il sèche, un matériau lourd se rétracte et exerce une force écrasante. Sans compter que votre maison vit et bouge au fil des saisons. Pour gérer ces tensions structurelles et éviter les sinistres, la conception globale de votre ouvrage réclame une précision diabolique. C'est d'ailleurs ce que nous expliquons en détail dans notre dossier pour Poser un joint de dilatation dans une dalle béton : le guide définitif sans fissure. Ignorer ces forces de compression revient à condamner votre plomberie avant même la pose du carrelage.

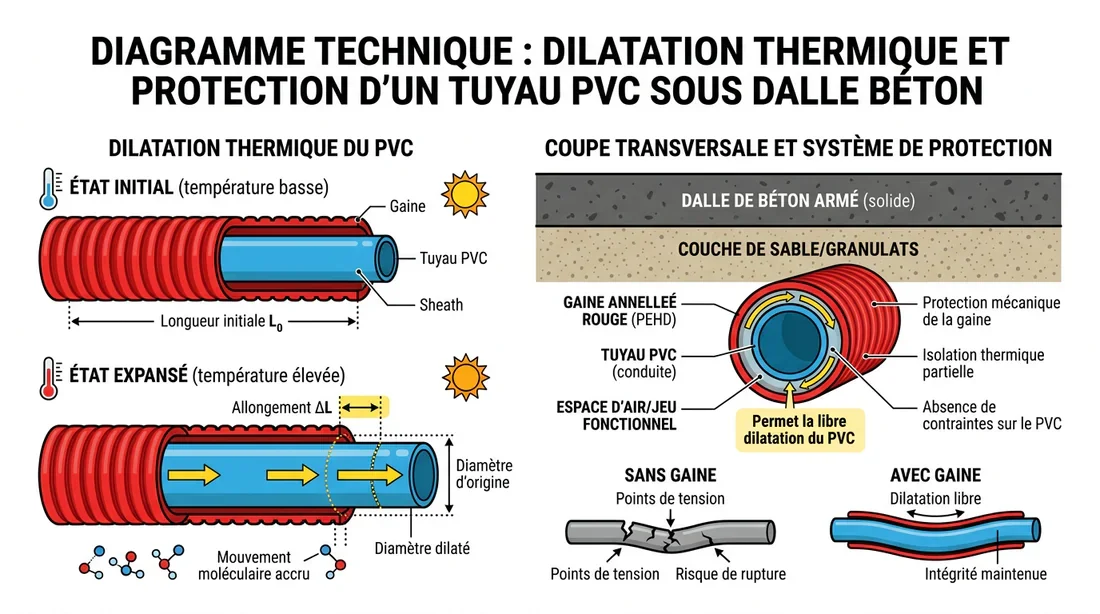

Schéma de dilatation thermique du PVC sous dalle
Les 3 équipements requis pour une protection totale
Ne laissez absolument aucune place à l'improvisation. C'est là que les choses deviennent sérieuses pour les auto-constructeurs exigeants. Les normes du DTU 60.11 ne laissent aucune ambiguïté sur les marges de manœuvre tolérées pour garantir la pérennité de votre installation sous dalle.
Le fourreau annelé ou gaine TPC
Ce tube rainuré constitue votre bouclier principal. La gaine TPC encaisse les chocs et isole votre conduite avec une efficacité redoutable. Je vois souvent des novices hésiter sur le dimensionnement. La règle d'or veut que le diamètre intérieur de ce conduit annelé dépasse systématiquement d'au moins une ou deux tailles le diamètre extérieur de votre réseau rigide. Cet espace vide reste non négociable. Le plastique a un besoin vital d'air pour s'étirer librement.
| Diamètre du tuyau PVC | Diamètre du fourreau TPC recommandé |
|---|---|
| 32 mm | 50 mm ou 63 mm |
| 40 mm | 63 mm |
| 50 mm | 75 mm ou 90 mm |
| 100 mm | 160 mm |
Le sable de remblai
Oubliez immédiatement la terre extraite pleine de cailloux ou les gravats de chantier. Vous avez besoin d'un sable fin et parfaitement propre pour composer votre lit de sable et votre enrobage. Cette matière meuble offre une assise parfaite. Elle empêche physiquement la moindre pierre pointue de transpercer la gaine sous l'effet de la pression.

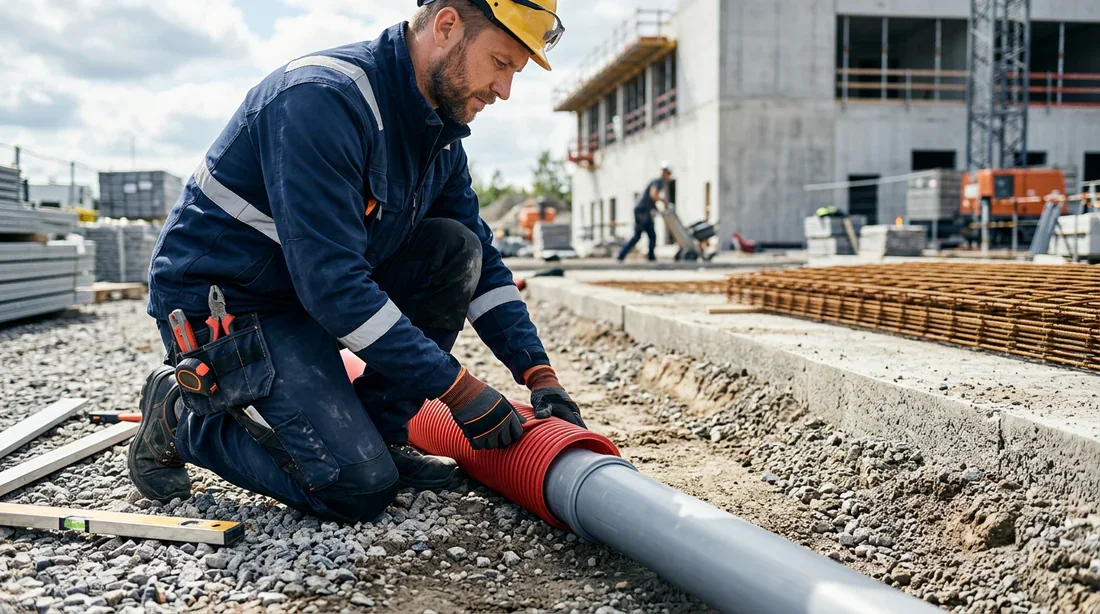

Mise en place de la gaine TPC sur canalisation PVC
Le grillage avertisseur
Si vous enfouissez votre canalisation profondément sous une terrasse extérieure ou des fondations, ce filet de plastique coloré s'impose. Il agit comme un signal d'alarme d'urgence pour les futurs terrassiers. Respectez scrupuleusement les couleurs réglementaires. Utilisez le marron pour l'assainissement des eaux usées, le bleu pour l'eau potable, et le rouge pour le réseau électrique.
Étude de cas : le cauchemar du PVC scellé sans fourreau
Laissez-moi vous raconter l'histoire de Marc. Cet auto-constructeur averti aménageait sa nouvelle salle de bain en rez-de-chaussée. Par gain de temps, il a coulé sa chape directement sur son évacuation de douche rigide de 40 mm. Il pensait vraiment bien faire. Le système a d'ailleurs semblé parfaitement fonctionner pendant trois ans.
Puis des auréoles d'humidité sournoises sont apparues sur les plinthes. Le verdict de l'expert assurance a été très sévère. Les douches chaudes ont provoqué d'infimes mais incessantes dilatations thermiques. Totalement bloqué, le plastique a logiquement cédé. La fissure restait microscopique et parfaitement invisible sous le carrelage.
Bilan des courses, une infiltration majeure sous les fondations. Il a fallu détruire le sol au marteau-piqueur, refaire l'étanchéité entière et forcer l'assèchement aux extracteurs. Une misérable économie de 15 euros sur un fourreau s'est transformée en un sinistre terrifiant de plusieurs milliers d'euros. C'est franchement inquiétant de voir encore cette pratique aujourd'hui.
Sécuriser ses conduites demande simplement de la méthode. Prenez une gaine bien dimensionnée, préparez une assise sableuse correcte et maîtrisez votre pente. Votre installation sanitaire traversera alors les décennies sans le moindre problème.
❓Foire Aux Questions (FAQ)
Peut-on mettre du ciment directement sur du PVC ?
Non. Les standards de la construction interdisent formellement cette pratique. La rigidité absolue du ciment bride totalement la matière plastique. La chaleur de l'eau ne peut plus dilater le tuyau naturellement. Ce blocage entraîne à coup sûr un cisaillement redoutable de votre conduite au bout de quelques années.
Quelle épaisseur de béton faut-il au-dessus d'un tuyau enterré ?
Vous devez garantir la solidité structurelle de votre ouvrage. Prévoyez donc un minimum de 3 à 5 cm d'enrobage béton au-dessus du point le plus culminant de la gaine de protection. Cette épaisseur prévient l'apparition de microfissures de surface et élimine les fragilités à l'aplomb exact de la canalisation.
Faut-il coller le PVC avant ou après l'avoir passé dans la gaine ?
Vous devez impérativement réaliser tous vos assemblages, vos collages et vos tests d'étanchéité à l'eau avant d'enfouir le montage définitif. Nous refusons catégoriquement de sceller un réseau sous des tonnes de matière sans obtenir une certitude absolue de son étanchéité préalable.
Alors, prêt à empoigner la pelle et à sécuriser vos évacuations pour les cinquante prochaines années ? Quel diamètre de tube comptez-vous passer sous la dalle de votre futur projet ?
Comment protéger un tuyau PVC avant de couler : 5 étapes
Passons à l'action. Je vous partage notre méthodologie chirurgicale pour blinder vos évacuations sans commettre d'erreur.
Étape 1 : Préparer le fond de la tranchée ou de la fouille
Commencez par creuser votre tranchée à la bonne profondeur. Prenez le temps de purger le fond de fouille et retirez chaque roche saillante ou racine dure. L'efficacité gravitaire de votre maison se joue précisément ici.
Faites très attention à votre pente d'écoulement. Prévoyez une inclinaison stricte de 1 à 2 centimètres par mètre au minimum. Sans cette pente, vous signez tout de suite pour des stagnations d'eaux usées et des bouchons à répétition.
Étape 2 : Créer le lit de pose en sable
Avant même de manipuler le moindre tuyau plastique, tapissez le fond de votre excavation. Étalez environ 10 centimètres de sable fin. Prenez une dameuse manuelle et tassez fermement pour stabiliser la surface. Ce matelas prévient les affaissements localisés. Un sol mal préparé finit toujours par faire ployer la conduite et ruiner votre pente.
Étape 3 : Gainer et positionner le tuyau PVC
Glisser une longue barre bien rigide dans un fourreau souple nervuré demande de la force. L'opération se transforme parfois en un véritable combat physique au niveau des courbes.
Badigeonnez généreusement l'extérieur de votre tube rigide avec du lubrifiant spécifique pour plomberie ou du liquide vaisselle brut. Il glissera sans aucun effort jusqu'à l'autre extrémité de la gaine.
Si votre montage sert uniquement de réservation technique pour faire passer des liaisons frigorifiques à travers un plancher, les gabarits changent. Je vous conseille de consulter notre dossier dédié au Passage du tuyau de clim : règles, diamètres et esthétique pour éviter les mauvaises surprises.
Étape 4 : Bloquer l'ensemble avec l'enrobage
Votre réseau repose désormais en place. Vous l'avez aligné et testé avec succès. Procédez maintenant à l'étape clé de l'enrobage. Versez 10 à 15 centimètres de sable supplémentaire par-dessus le fourreau de protection. L'objectif consiste à envelopper totalement la conduite pour créer une coque d'amortissement redoutable. Le montage se retrouve définitivement calé avant le moindre contact avec la masse cimentée.
Étape 5 : Couler la dalle en évitant les chocs
Le moment fatidique approche. Que vous couliez à la brouette, à la pompe ou au camion-toupie, maîtrisez le flux de votre matière. Ne laissez surtout pas tomber le ciment d'une hauteur excessive directement sur le montage. Un impact trop violent risque d'écraser la structure souple. Votre belle pente soigneusement calculée se retrouverait ruinée en une fraction de seconde.
