Vous venez de déballer un magnifique ruban LED ou le moteur flambant neuf de votre portail. La notice est obscure et le doute s'installe vite devant les borniers. Quel fil va où ? Une simple erreur de polarité et votre équipement part littéralement en fumée. Abaisser la tension domestique vers une très basse tension de sécurité demande un minimum de méthode et d'attention. Nous voyons trop d'installations ruinées par pure précipitation.
"Pour réussir le schéma de branchement d'un transformateur 220V 24V, coupez d'abord l'alimentation générale. Connectez la phase (fil marron) et le neutre (fil bleu) de votre réseau 220V sur le bornier d'entrée (marqué Primaire ou Input). Raccordez ensuite vos appareils 24V sur le bornier de sortie (marqué Secondaire ou Output) avec précaution, en respectant scrupuleusement les pôles positif et négatif pour le courant continu.
Transformateur 24V AC vs 24V DC : l'erreur classique
La majorité des pannes électriques au démarrage vient d'une confusion basique entre les types de courants. Choisir le bon convertisseur relève de la survie pour vos équipements.
Le courant alternatif (AC) encaisse les charges mécaniques brutes. Les électriciens l'utilisent massivement pour alimenter une électrovanne de piscine, une pompe d'arrosage ou les vieilles motorisations. Sa tension ondule et s'inverse en permanence.
Le courant continu (DC) offre un flux électrique parfaitement stabilisé grâce à une alimentation à découpage. C'est le standard absolu pour l'électronique fine, la domotique récente ou un ruban LED. Branchez une bande lumineuse continue sur un transformateur alternatif et vous grillerez instantanément la totalité des composants. Lisez systématiquement la plaque signalétique de la machine avant d'acheter votre alimentation.

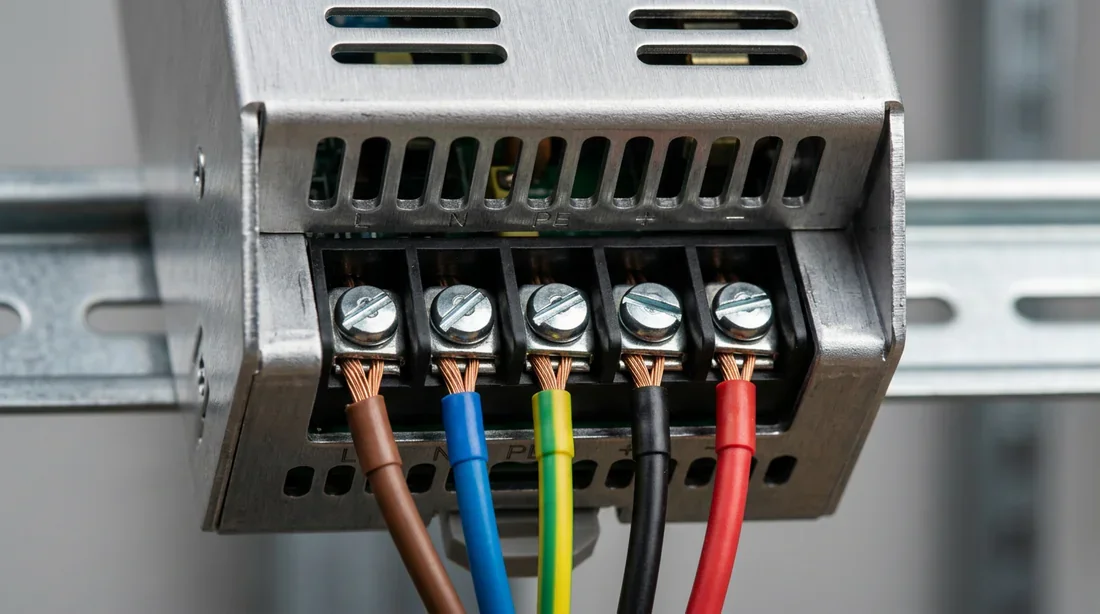

Alimentation 24V pour rail DIN
Schéma de principe : les 3 étapes du branchement
Le raccordement suit une logique électrique stricte. Respectez cet ordre chronologique à la lettre pour garantir la viabilité du circuit et surtout votre intégrité physique.
Étape 1 : coupure et préparation des conducteurs
On ne travaille jamais sous tension. C'est une règle non négociable. Allez devant votre tableau électrique et abaissez le disjoncteur divisionnaire dédié à votre ligne. Contrôlez ensuite l'absence de courant avec un multimètre. La norme NF C 15-100 l'exige, mais c'est surtout votre vie qui est en jeu.
Préparez vos conducteurs avec soin. Dénudez la gaine isolante sur 8 à 10 millimètres avec une pince adaptée. Une coupe nette empêche les brins de cuivre de s'éparpiller. Un brin baladeur crée très vite un arc électrique ou un court-circuit désastreux sur le bornier.

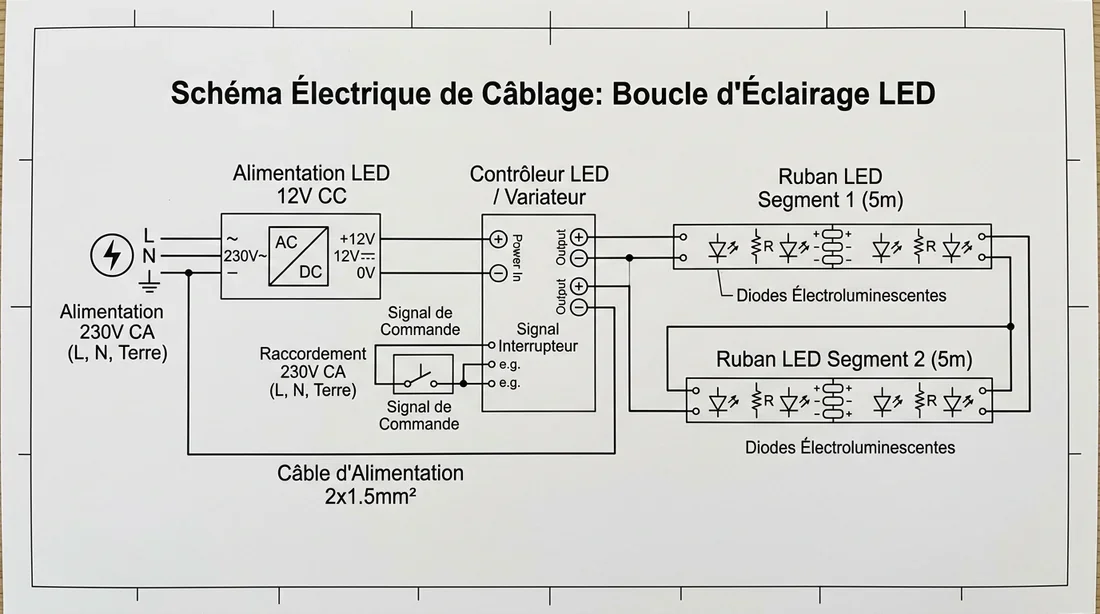

Schéma de raccordement électrique 24V
Étape 2 : câblage du circuit primaire (220V)
Regardez le côté entrée de votre boîtier d'alimentation. Les fabricants utilisent souvent les termes Primaire, Input ou 230V AC pour l'identifier. Vous raccordez le réseau domestique exactement à cet endroit.
Insérez la phase (le fil marron ou parfois rouge) dans la borne marquée d'un L pour Line. Glissez le neutre (le fil bleu) dans la borne marquée N.
La gestion de la terre demande un peu de jugeote selon la classe du matériel. Si la carcasse du transformateur est métallique, reliez impérativement le fil vert et jaune à la borne de terre. Elle porte souvent la mention GND ou le symbole d'un râteau inversé. Je vous conseille d'ailleurs de lire notre dossier sur la mise à la terre d'un interrupteur pour bien cerner cette logique de protection des masses. Vous vivez dans une maison ancienne avec des codes couleurs folkloriques ? Jetez un œil à nos recommandations sur le branchement 4 fils sur 3 fils pour sécuriser le vieux réseau avant d'aller plus loin.
Étape 3 : câblage du circuit secondaire (24V)
Passez du côté Secondaire ou Output. Cette section distribue la tension abaissée vers la machine finale.
L'inversion des pôles pardonne rarement sur un circuit en courant continu (DC). Identifiez le positif et le négatif avec une certitude absolue. Le fil rouge de votre appareil se branche sur la borne V+ pour le positif. Le fil noir trouve ensuite sa place sur la borne V- qui sert de négatif ou de commun (COM).
Testez la résistance de chaque fil en tirant légèrement dessus et revérifiez le serrage des vis. Remettez le courant seulement après cette ultime vérification.
Les 4 fautes qui détruisent un transformateur neuf
L'expérience du terrain pardonne rarement. Je vois les mêmes fautes ruiner des chantiers chez les installateurs amateurs. Évitez ces pièges pour préserver votre matériel.
Inverser l'entrée 220V et la sortie 24V détruit immédiatement l'appareil. Brancher le réseau domestique directement sur le secondaire fait exploser les condensateurs internes avec un claquement sec que vous n'oublierez pas.
Sous-dimensionner la section des câbles en 24V constitue un véritable piège à incendie. Une basse tension implique une intensité bien plus élevée pour une puissance équivalente. Des fils trop fins chauffent énormément sous la charge.
Enfermer le transformateur dans une boîte hermétique sans ventilation tue l'électronique à petit feu. La conversion d'énergie génère de la chaleur par définition. Un boîtier exigu provoque une surchauffe rapide et déclenche la mise en sécurité thermique définitive.
Utiliser un transformateur classé IP20 en plein air relève de l'inconscience. La norme d'étanchéité IP reste un critère absolu. Un indice IP20 ne résiste ni à l'humidité ni à la poussière. Exigez la norme IP67 pour le jardin.
Des dizaines de tutoriels vidéo documentent ces erreurs sur le web. Cherchez des termes comme « schéma câblage transformateur 220v 24v » ou « comment brancher une alimentation 24V LED » pour visualiser le geste d'insertion des câbles dans les borniers si vous bloquez encore.
❓Foire Aux Questions (FAQ)
Quelle section de câble utiliser pour du 24V ?
Le 24V exige des câbles plus gros sur la longueur pour pallier les chutes de tension. Oubliez les réflexes du 220V. Je recommande vivement une section de 1.5mm² ou 2.5mm² dès que vous tirez la ligne sur plus de trois mètres de distance.
Pourquoi mon transformateur 24V grésille ?
Un grésillement signale souvent une surcharge électrique manifeste. Le bloc d'alimentation peine à fournir l'énergie demandée par votre appareil. Ce bruit caractéristique dénonce aussi des spires desserrées dans la bobine ou annonce l'agonie imminente d'un vieux composant.
Peut-on installer un transformateur 24V à l'extérieur ?
C'est parfaitement possible à condition de choisir un matériel spécifiquement conçu pour cet usage. Le bloc d'alimentation doit afficher un indice de protection IP65 au minimum. Visez idéalement l'IP67 pour garantir une résistance totale face aux fortes pluies et à la poussière.
Comment calculer la puissance de son transformateur ?
Un convertisseur avec la bonne tension ne sert à rien s'il manque de force pour propulser l'énergie requise. Déterminez la puissance en watts nécessaire au bon fonctionnement du système. Basez-vous simplement sur l'ampérage consommé par la charge, c'est-à-dire l'intensité.
La formule mathématique s'apprend au collège. La puissance (P) est égale à la tension (U) multipliée par l'intensité (I). Un moteur de portail exigeant 5 Ampères consomme donc 120 Watts (24V × 5A).
Ne faites jamais tourner une alimentation à 100% de ses capacités. Conservez toujours une marge de sécurité de 15 à 20 % pour éviter toute surchauffe du bobinage interne et prolonger la durée de vie de votre matériel.
